Rundtakttisch für die Elektroauto-Fertigung

Steigerung der Produktivität

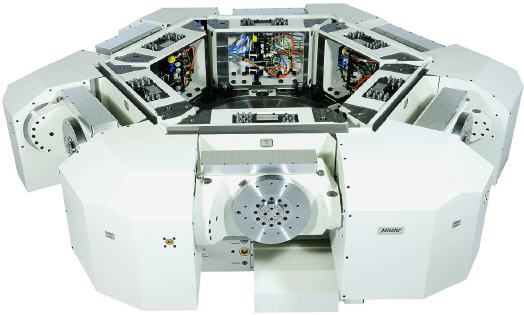

Mit einem Rundtakttisch von drei Meter Durchmesser trägt Peiseler zur Produktivitätssteigerung eines namhaften deutschen Automobilherstellers bei.

Basis ist der schneckenradgetriebene Peiseler-Drehtisch ATU 1600, der mit einem direkten Wegmesssystem sechs Zweiachs-Schwenkeinrichtungen vom Typ ZATC 300 in fünf Schritten von einer Bearbeitungsstation zur nächsten und danach mit einem Pilgerschritt in die Ausgangsposition taktet. Insofern verfügt der Rundtakttisch über insgesamt 13 Achsen sowie eine maximale Zuladung von 250 Kilogramm je Station. Sie gewährleisten eine hochpräzise Simultanbearbeitung der Werkstücke.

Der Peiseler-Rundtakttisch ist das Zentrum der gesamten Rundtaktmaschine mit fünf Stationen zur Bohr- und Fräsbearbeitung sowie einer Be- und Entladestation. „Eine besondere Anforderung an unsere Konstruktion war dabei nicht nur das Erreichen einer maximalen Leistungsdichte für hochdynamische Taktzeiten auf kleinstmöglichem Bauraum“, betont Gronau. „Um die stets vorhandenen Toleranzen möglichst gering zu halten, galt es, jede einzelne der Zweiachs-Schwenkeinrichtungen auch untereinander in höchstem Maße exakt zu positionieren.“ Eine weitere komplexe Aufgabe sei die Medienversorgung zum Spannen, Lösen und Überwachen der Werkstückspannvorrichtung gewesen. Dafür setze man einen Drehverteiler mit acht Kanälen ein.

„Insofern haben wir nicht nur den bislang größten Rundtakttisch gebaut, sondern auch eine kundenspezifische Lösung entwickelt, die in der Produktion von Elektrofahrzeug-Komponenten für kurze Taktzeiten und niedrige Stückkosten sorgt“, freut sich Gronau. Dank der hohen Präzision habe Peiseler als Hersteller von Wendern, Drehtischen, Zweiachs-Schwenkeinrichtungen, Schwenkköpfen und Werkzeugwechseltischen auch einen Anteil an der prozesssicheren Fertigung von zukunftsorientierter Mobilität.

Mehr Informationen zur Peiseler GmbH & Co. KG:

Kontakt  Herstellerinfo
Peiseler GmbH & Co. KG
Morsbachtalstraße 1 u. 3
42855 Remscheid
Tel.: +49 – (0) 2191 - 913 0
Fax: +49 – (0) 2191 - 913 164
E-Mail: peiseler.rs@peiseler.de
www.peiseler.de
