Mit nur vier Werkzeugen zum perfekten Greifer

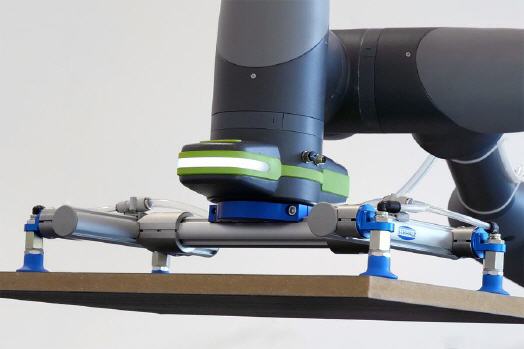

Greiferbaukasten PXT von Schmalz

Weniger ist mehr. Diese Aussage trifft auch auf Schmalz‘ neuen Greiferbaukasten PXT zu. Denn aus nur wenigen Standard-Komponenten können Anwender ihren Greifer schnell und einfach zusammenstellen – und auf Wunsch auch selbst montieren.

Der Greiferbaukasten PXT ist ein leichtes und modulares Greifsystem für die Leichtbaurobotik und mit den gängigsten Roboter-Systemen kompatibel. Mit diesem Baukasten kann der Nutzer aus einer durchdachten Auswahl hochwertiger Standard-Komponenten Endeffektoren für viele Anwendungen zusammenstellen. Für deren Montage braucht er dann nur Kappsäge, Schraubenschlüssel, Bohrer und Inbusschlüssel – mehr nicht. Optional liefert Schmalz auch das fertig montierte System.

Der selbst konfigurierte Greifer handhabt bis zu 25 Kilogramm schwere Werkstücke. Damit schließt Schmalz die Lücke zwischen dem VEE mit einer Traglast bis zwei Kilogramm und dem Schmalz Tooling System SXT, das für Lasten über 25 Kilogramm konzipiert ist. Der größte Greifbereich liegt bei 800 x 600 Millimetern. Der Greifer baut so flach, dass er auch problemlos für die Entnahme von Spritzgusswerkzeugen eingesetzt werden kann. Dank optionaler innenliegender Vakuumführung braucht das modulare System keine externen Schläuche. Durch die verringerten Störkonturen sind die Greifer auch auf engstem Raum einsetzbar.

Die Einzel-Komponenten lassen sich immer wieder neu kombinieren oder justieren, falls sich die Geometrie der zu tragenden Objekte ändert. Die Anbindungselemente sind so gestaltet, dass Anwender alle Schmalz-Komponenten wie beispielsweise größere Sauger integrieren können.

Der Greiferbaukasten PXT eignet sich für ganz unterschiedliche Palettier- und Handling-Aufgaben und kann in allen Branchen eingesetzt werden – von der Nahrungsmittelindustrie über die Automotive-Branche bis zur Logistik. Mit dem Greifer lassen sich sowohl Joghurtbecher aus Maschinen in Kisten packen als auch Blechteile handhaben oder Kartonagen palettieren.

Der neue Greiferbaukasten PXT besteht aus Roboterflanschen für die gängigsten Leichtbauroboter, Standardtraversen und Profilrohren, Kreuzverbindern und Verbindungselementen, Abdeckkappen für die Profilrohre sowie Halter- und Anbindungselementen für Federstößel und Sauggreifer. So einfach und flexibel wie das System selbst, ist auch die Bestellung: Anwender kreieren ihren Greifer im Online-Konfigurator selbst. Schmalz liefert anschließend das fertig montierte System oder die Einzelteile zur Selbstmontage.

Mehr Informationen zur J. Schmalz GmbH:

Kontakt  Herstellerinfo
J. Schmalz GmbH
Aacher Str. 29
72293 Glatten
Tel.: +49 (0)7443 2403-0
Fax: +49 (0)7443 2403-259
E-Mail: schmalz@schmalz.de
www.schmalz.com
