Starke Klemmung für eine sichere Fertigung

Pneumatische Klemmsysteme von HEMA

Die leistungsstarken RotoClamp-Klemmsysteme von HEMA eignen sich ideal für rotatorische Positionsklemmungen in Achsen, Tischen und Schwenkköpfen von Maschinen. Da das Klemmsystem nach dem Fail Safe-Prinzip arbeitet, klemmt es Achsen auch bei einem Energieausfall schnell und mit großer Kraft.

Viele Maschinen und Anlagen in der industriellen Fertigung verfügen über Achsen und Spindeln, die in verschiedenen Arbeitspositionen sicher geklemmt werden müssen. Für diese Anwendungen bietet HEMA die RotoClamp: ein rotatorisches Klemmsystem, das auch als Fail-Safe-Sicherung eingesetzt werden kann. RotoClamp zeichnet sich durch hohe Klemmkräfte bei relativ niedrigen Betriebsdrücken aus.

Möglich wird dies durch das pneumatische Funktionsprinzip des Klemmsystems, das auf einem Federspeicher beruht. Durch Entlüften der inneren Federmembrankammer und Belüften der äußeren Federmembrankammer wird die Membran entspannt. Das Klemmelement wird dadurch im Bereich der Klemmfläche elastisch verformt und drückt auf die zu fixierende Welle. Durch zusätzliche Druckluftbeaufschlagung der äußeren Federmembrankammer mit der Booster-Funktion kann bei Bedarf die Klemmkraft weiter erhöht werden.

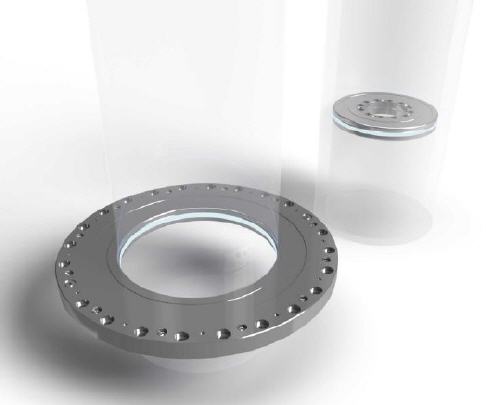

Bei einem Druckausfall wird die Achse sofort geklemmt (Fail-Safe-Version). Die Reaktionszeit ist dank der Pneumatik besonders kurz. Mit dem Schnellentlüftungsventil und dem direkt am Spannmechanismus angebrachten Schnellverschluss lassen sich extrem kurze Spannzeiten realisieren. RotoClamp ist in einer innen- und einer außenklemmenden Version lieferbar und kompatibel zu allen in der Industrie üblichen Wellengrößen.

Mehr Informationen zu Hema:

Kontakt  Herstellerinfo
Hema Maschinen- und Apparateschutz GmbH
Am Klinggraben 2
63500 Seligenstadt
Tel.: +49 (0) 6182-773-0
Fax: +49 (0) 6182-773-35
E-Mail: : info@hema-group.de
www.hema-group.de
