Massenreduzierte Fräswerkzeuge

Energiekosten senken

Beim Fräsprozess mit Holz werden häufig mehrere Arbeitsgänge zusammengelegt, um Fertigungszeit zu sparen. Dazu wird ein Kombinationswerkzeug mit vielen unterschiedlichen Scheibenfräsern bestückt. Dementsprechend hoch ist das Gewicht – und die Energiekosten steigen. Forschern ist es nun gelungen, mithilfe kohlenstofffaserverstärktem Kunststoff (CFK) das Gewicht der Scheibenfräser um zirka 65 Prozent zu reduzieren.

Bei der Herstellung von Fenster- oder Türrahmenprofilen werden häufig mehrere Fräs werkzeuge gleichzeitig in einer Werkzeugaufnahme verwendet. Das steigert die Pro duktivität des Fertigungsprozesses. Die einzelnen Scheibenfräser bestehen meist aus Stahl oder Aluminium. Aus Stahl wiegt ein einzelnes Fräswerkzeug rund drei Kilo, aus Aluminium etwa die Hälfte. Dementsprechend addieren sich neben dem Gewicht auch die Energiekosten des gesamten Kombinationswerkzeugs.

Austausch von Verschleißteilen möglich

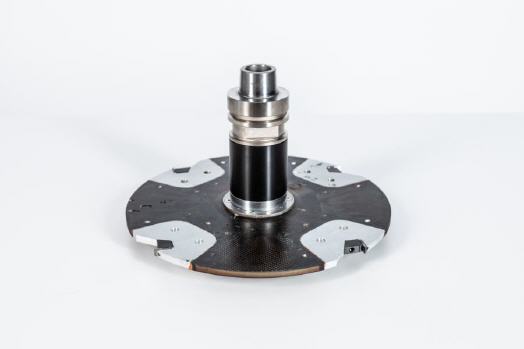

Michael Lorenz von der Abteilung Leichtbautechnologien am Fraunhofer-Institut für Produktionstechnik und Automatisierung IPA und Samuel Tröger von der Firma Keim Kunststofftechnik GmbH haben deshalb ein Fräswerkzeug mit einem hohen CFK-Anteil entwickelt und hergestellt, das nur noch etwa ein Kilo wiegt. CFK verleiht dem Werk zeug die nötige Steifigkeit und erhöht sogar dessen Belastbarkeit. Schnittstellenbe reiche zur Maschinenspindel und der Schneidenhalter bestehen weiterhin aus metallischen Werkstoffen.

Ein 3D-Legeverfahren, das die Firma Keim Kunststofftechnik GmbH speziell entwickelt und patentiert hat, legt die einzelnen CFK-Fasern nach zuvor festgelegten Bahnen ab. Sie werden symmetrisch angeordnet, um die Prozesskräfte zu kompensieren. Dabei werden die Fasern mit einem Industrieroboter ressourceneffizient verklebt. »Das Fräswerkzeug wurde so ausgelegt, dass verschiedene Komponenten, die einem erhöhten Verschleiß unterliegen, ausgetauscht werden können«, sagt Wissenschaftler Lorenz.

Tests zeigen: CFK-Frässcheiben halten extremen Belastungen stand

In umfangreichen Testreihen hat der Wissenschaftler das neu entwickelte Werkzeug verschiedenen Belastungen ausgesetzt, um dessen Verhalten auch in Extremsituationen zu testen. Bei einer Hochgeschwindigkeitsprüfung wurde der Scheibenfräser mit einer deutlich erhöhten Drehzahl getestet. Erst bei 17 000 Umdrehungen pro Minute zeigten sich leichte Schäden. Das entspricht einer dreimal höheren Geschwindigkeit als im Praxisbetrieb üblich.

»Insgesamt haben die Versuche ergeben, dass ein aus CFK gefertigtes Fräswerkzeug bessere Eigenschaften hat als herkömmliche aus Stahl oder Aluminium hergestellte Werkzeuge«, so Lorenz. Da die Fertigung von Scheibenfräsern mit CFK-Anteil zeitintensiv ist, ist sie derzeit noch nicht für die Massenproduktion geeignet. Einzelne Produktionsschritte werden zudem noch manuell ausgeführt. Dadurch kommt es beim Herstellungsprozess des Fräswerkzeugs zu Schwankungen. Die lassen sich allerdings minimieren, wenn alle Vorgänge dereinst automatisiert ausgeführt werden. Derzeit arbeiten Lorenz und sein Projektpartner daran, den Prozess so zu optimieren, dass die wirtschaftliche Fertigung größerer Stückzahlen in einer reproduzierbaren Qualität sichergestellt wird.
