Fixiersystem für die Computertomographie

Ideal in der additiven Fertigung einsetzbar

Nach vielen Jahren des Bastelns mit Styropor erlöst die dk Fixiersysteme GmbH & Co.KG Anwender aller Branchen und stellt ein modulares System zum Spannen von CT-Teilen bereit. Dieses besteht aus Basis-, Struktur-, Spann- und Spannzwischenelementen.

3D-Druck hat aufgrund vielfältiger Vorteile Zukunft und ist dadurch der am schnellsten wachsende Sektor. Kontinuierlich entstehen daher neue Materialien, Prozesse, Maschinen, Produkte… und leider auch Fehler!
Da die additive Fertigung gerade bei hochkomplexen Bauteilen alle Vorteile ausspielen kann, findet sich deren Einsatzbereich oftmals in sehr qualitätssensiblen Branchen und erfordert infolgedessen eine genaue Prüfung.
Zusätzlich bringt der 3D-Metalldruck gegenüber der konventionellen Fertigung ganz eigene, neue und spezifische Risiken mit sich, da mehrere Dutzend Parameter das Ergebnis beeinflussen können.

Während man Maßabweichungen im Außenbereich der additiv gefertigten Bauteile taktil oder optisch messen kann, sieht es mit den Maßen im Inneren der Produkte eher schlecht aus. Die Lösung: Computertomographie. Diese macht aber nicht nur Innengeometrien zugänglich, sondern identifiziert zusätzlich alle Defekte wie Hohlräume, Einschlüsse und Mikrostrukturfehler.

Das Fazit: Additive Hightech-Fertigung braucht eine spezifische Bauteilanalyse, welche mit der CT-Technologie hervorragend realisiert wird. Allerdings stellt sich dem Anwender bei jedem einzelnen CT-Scan immer die gleiche Frage: Mit welcher Fixierung wird ein Bauteil einfach, schnell, sicher, nachjustierbar und möglichst wiederholgenau in der idealen Scan-Position so gehalten, dass das Ergebnis perfekt auswertbar ist?

Nach vielen Jahren des Bastelns mit Styropor erlöst die dk FIXIERSYSTEME GmbH & Co.KG Anwender aller Branchen und stellt ein modulares System für alle denkbaren Aufspannaufgaben bereit.

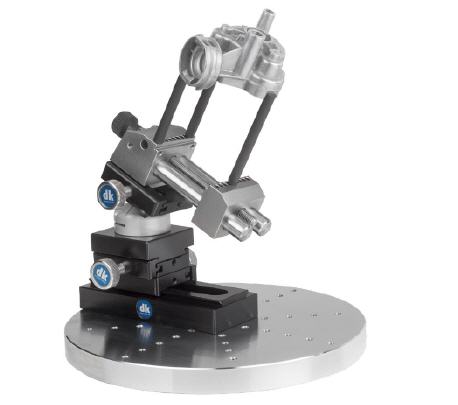

Diese bestehen aus Basis-, Struktur-, Spann- und Spannzwischenelementen. Die Basis-, Struktur- und Spannelemente generieren sich aus den umfangreichen und langjährig erprobten dk-Modulsystemen für die optische und taktile Messtechnik.

Neu sind die Spannzwischenelemente, welche als Voll- oder Hybridelemente komplett oder aber nur im Kontaktbereich röntgentransparent relativ zum Prüfteil sind. Dadurch wird der Prüfling im Scan vollständig, jedoch ohne ein Fixierelement erfasst, obwohl er mit diesem in direktem Kontakt ist, da es ihn ja mechanisch in Position hält.

Der Nutzen des modularen Spannsystems von dk für die CT zeigt sich insbesondere gegenüber dem Einsatz von Styropor und sonstigem geschäumten Material, welches aus dem Vollen gearbeitet ist:

  • Saubere, strukturierte, dokumentierbare und damit professionelle Arbeitsweise
  • Müheloses Zusammensetzen einer stabilen Spannvorrichtung
  • Stufenlose Einstellung und problemlose Nachjustierung der räumlichen Lage des Prüflings
  • Wiederholgenaue Aufspannung mehrerer gleicher Teile nacheinander
  • Vorrichtungen können zerlegt und wieder für gleiche oder andere Bauteile neu konfiguriert werden
  • Dauerhafte Nutzung des sinnvoll ausbaubaren Modulsystems über viele Jahre

Mehr Informationen zu dk:

Kontakt  Herstellerinfo
dk Fixiersysteme GmbH & Co. KG
Ferdinand-Lassalle-Str. 35
72770 Reutlingen
Tel. +49 (0) 7121/90971-0
Fax +49 (0) 7121/90971-20
E-Mail: info@dk-gmbh.de
www.dk-gmbh.de
