NUM bringt Option ›Formkompensation‹

Erweiterung für Numroto-Steuerung

NUM hat eine leistungsstarke Formkompensationsoption für seine bekannte Werkzeugschleifsoftware NUMROTO auf den Markt gebracht. Die neue Option ermöglicht es Werkzeugherstellern, den Kreis zwischen CNC-Werkzeugschleifen und Messen zu schliessen, um die Prozessgenauigkeit und -konsistenz weiter zu erhöhen.

Anwender, welche die Genauigkeit der auf CNC-Schleifmaschinen hergestellten Werkzeuge maximieren wollen, verwenden im allgemeinen eine Messmaschine, um das Messprofil des bearbeiteten Teils zu erhalten, und nutzen diese Informationen zur Beeinflussung des Produktionsprozesses bei nachfolgenden Bearbeitungsvorgängen. Bisher verarbeiteten NUMROTO-Benutzer die Ergebnisse der Messmaschine mit einer proprietären Kompensationssoftware von Dritten, die auf einem externen Computer läuft, und speisen das entsprechend korrigierte Zielprofil wieder an NUMROTO zurück.

Die neue Formkompensation von NUM, die in Zusammenarbeit mit mehreren wichtigen NUMROTO-Endanwendern entwickelt wurde, bildet einen vollständig integrierten Teil des Formfräser-Pakets des Unternehmens und macht die Verwendung von Software von Drittanbietern vollständig überflüssig. Der Datenaustausch zwischen der Messmaschine und NUMROTO kann über eine XML-Schnittstelle oder durch Export/Import der DXF-Datei über ein lokales Netzwerk erfolgen.

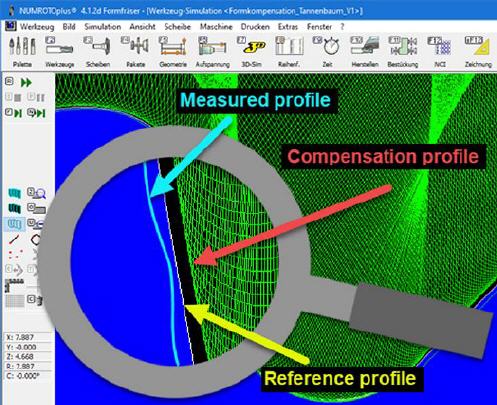

Die Formkompensationssoftware verwendet fortschrittliche Filteralgorithmen, um ein sehr glattes und präzises Kompensationsprofil zu erstellen. Die Software berechnet die Orientierung der Schleifscheibe und die Bahngeschwindigkeit immer aus dem Sollprofil, so dass nur die Position des Kontaktpunktes auf der Schneide kompensiert wird - und nicht die Orientierung der Schleifscheibe. Dadurch wird sichergestellt, dass die Oberflächenqualität des Werkzeugs durch die Kompensation nicht beeinflusst wird.

Die neue Option Formkompensation von NUM ist ab NUMROTO Version 4.1.2 verfügbar.

Mehr Informationen zur NUM GmbH:

Kontakt  Herstellerinfo
NUM GmbH
Zeller Straße 18
73271 Holzmaden
Tel.: +49 7023 7440-0
Fax: +49 7023 7440-10
E-Mail: sales.de@num.com
E-Mail 2: service.de@num.com
www.num.com
