Die Intelligenz steckt im Kopf

SmartLock reduziert Wechselzeiten beim Stechen

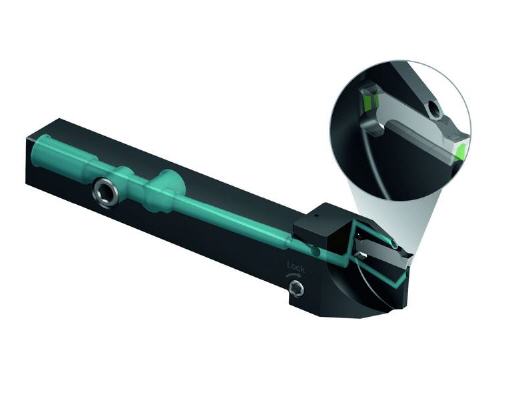

Mit dem Stechhalter ›G4014-P‹ und den zweischneidigen DX18-Wendeschneidplatten hat Walter ein neues System zum Ein- und Abstechen auf den Markt gebracht.

Die Schraube der neuartigen »SmartLock«-Plattenklemmung ist seitlich angebracht. Dies ermöglicht den Plattenwechsel in der Maschine – auch bei beengten Platzverhältnissen, insbesondere bei Langdreh- und Mehrspindel-Maschinen. Die Zeiteinsparung beim Plattenwechsel beträgt dadurch rund 70 %. Etwa 30 % höhere Klemmkräfte, im Vergleich zu marktüblichen Werkzeugen, erhöhen die Stabilität und ermöglichen dem Anwender, deutlich höhere Standzeiten zu erzielen. Die seitliche Bedienung kann von links auf rechts umgebaut werden. Dies macht das System sehr flexibel einsetzbar.

Dazu trägt auch das zum Patent angemeldete Formschluss-Design des Plattensitzes bei: Mit Hilfe eines Prismas am Schneideinsatz wird dieser im Sitz zentriert. Dies verhindert eine falsche Montage, vor allem bei schmalen Stechbreiten, und ermöglicht eine sehr hohe Wechselgenauigkeit. Walter bietet das Stechsystem aus G4014-P und DX18-Platten zunächst in den Schaftgrößen 10 - 20 mm, mit Stechbreiten 1,5 - 3 mm und für Abstechdurchmesser bis 35 mm an. Wahlweise mit Präzisionskühlung auf Span- und Freifläche oder ohne interne Kühlung.

Seine speziellen Eigenschaften machen das System derzeit zur Benchmark, wenn es um die Massenfertigung von Kleinteilen wie Wellen, Steckkontakten, Düsen oder Implantaten geht. Als typische Anwender werden Automobilzulieferer, die Medizintechnik sowie die Elektronik-, Lebensmittel- oder Uhrenindustrie genannt.

Mehr Informationen zur Walter AG:

Kontakt  Herstellerinfo
Walter AG
Derendinger Straße 53
72072 Tübingen
Telefon 07071 70-10
Fax 07071 70-1212
E-Mail: info@walter-ag.de
www.walter-tools.de
