Wellenverbindung auf engstem Raum

Kupplungen mit hoher Leistungsdichte

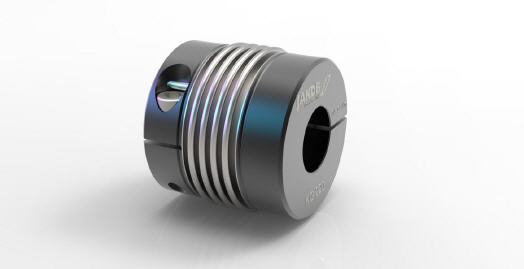

Der moderne Maschinenbau zielt auf verringernde Außenmasse mit gleich bleibender oder ansteigender Leistungsdichte. Mit der Balgkupplungsreihe „KG“ wird JAKOB Antriebstechnik der Entwicklung nach reduzierten Abmessungen und hoher Leistungsdichte gerecht.


Die KG-Baureihe, optional auch in Edelstahlausführung als Baureihe „KG-VA“ erhältlich, erfüllt hohe Anforderungen. Die Kraftübertragung erfolgt über verdrehsteife, zwei- oder vierwellige Edelstahlbälge, die Kupplungen sind für Drehmomentbereiche von 5 (MKG) – 1800 Nm (KG) sowie Wellendurchmesser von 6 - 90 mm erhältlich. Sie kann bei Temperaturbereichen von -40°C bis +350°C eingesetzt werden.

Eine Seite ist zur maschinenseitigen Anbindung als kundenspezifischer Flansch bzw. Nabe ausgebildet, die radiale Klemmnabe der anderen Seite ermöglicht eine einfache und schnelle Montage und garantiert eine absolut spielfreie, sichere und kraftschlüssige Übertragung der Drehmomente, auch ohne Passfeder.

Die Verbindung von Balg und Nabe erfolgt durch ein Mikro- Plasma- Schweißverfahren. Mit ihm ergeben sich konstruktive Vorteile wie z.B. hier die reduzierte Baulänge. Die Kupplung bietet absolute Spielfreiheit, hohe Rundlaufgenauigkeit und maximale Torsionssteife.

Die Kupplungen finden ihren Einsatz besonders auf der Eingangsseite von spielarmen Schnecken- oder Planetengetrieben. In Edelstahlausführung sind sie qualifiziert für Transport-, Verpackungs- und Abfüllanlagen der Lebensmittelindustrie. Aber auch in der Hüttentechnik, der galvanischen Industrie, im Vakuumbereich oder dem Bereich der Sattelitentechnikausstattung werden Edelstahl-Balgkupplungen bevorzugt eingebaut.
