VDWF-Arbeitskreis erarbeitet Farbtabelle

CAD-gestützte Übermittlung von Toleranzen

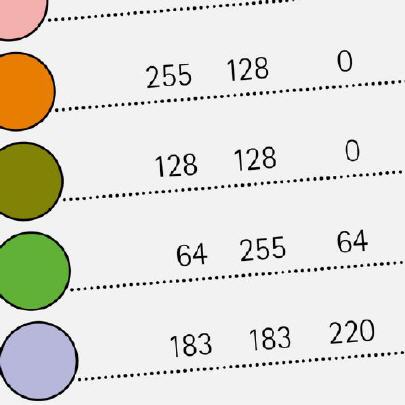

Der VDWF-Arbeitskreis hat eine Farbtabelle erarbeitet, die eine Richtlinie zur CAD-gestützten Übermittlung von Toleranzen darstellt. Der neue Rahmen soll die Zusammenarbeit zwischen Unternehmen erleichtern und Fehler vermeiden helfen.

Warum war die Richtlinie notwendig geworden? Werkzeugmacher färben Flächen von CAD-Modellen ein, um die erforderliche Fertigungsgenauigkeit in der Konstruktion festzulegen. So lassen sich die Prozesse der Unikatfertigung rationalisieren. Allerdings wurde der Effekt dieses sinnvollen Vorgehens in den letzten Jahren dadurch eingeschränkt, dass zahlreiche Betriebe eigene Farbtabellen erstellt haben und eine Vielzahl unterschiedlicher Systeme kursierten.

Dadurch kam es im Produktionsalltag immer wieder zu «Gewohnheitsfehlern», wenn Werkzeug- und Formenbau-Unternehmen beispielsweise einzelne Teilaufgaben, wie z. B. Fräs-, Bohr- oder Erodierarbeiten, an externe Dienstleister vergaben. «Da aber ein weiterer Anstieg des Termin- und Kostendrucks zu erwarten ist, wird die Notwendigkeit vernetzten Arbeitens zunehmen», erklärt Dirk Falke. «Hier soll die vom VDWF erarbeitete Farbtabelle Übermittlungsfehler verhindern.»

Der VDWF hatte dafür im Frühjahr 2019 den ›Arbeitskreis Farbtabelle‹ initiiert. In enger Kooperation erarbeitete eine Expertenrunde aus der Branche dort die vereinheitlichende Richtlinie zur CAD-gestützten Übermittlung von Toleranzen im Werkzeug- und Formenbau per Farbcodierung. Für ein transparentes Verfahren gibt es nach der Erstveröffentlichung nun eine Revisionsfrist von sechs Monaten. In dieser Zeit können Verbesserungsvorschläge und Spezifikationswünsche an den VDWF herangetragen werden. Relevante Beiträge fließen in eine überarbeitete Version ein, die im April 2021 veröffentlicht wird.

Die VDWF-Richtlinie ›Farbtabelle‹ (ISBN 978-3-00-065278-3) kann über die Verbandsgeschäftsstelle bezogen werden. Sie ist auf deutsch und englisch erhältlich.
