Nebenzeiten werden zur Nebensache

Motorenkomponenten noch besser schleifen

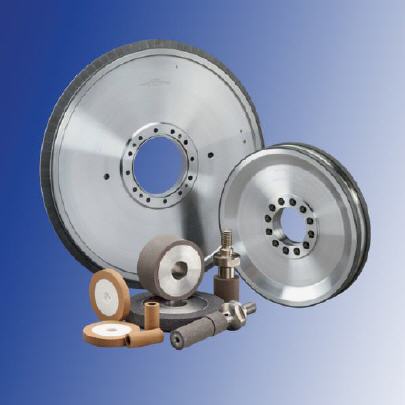

Wer glaubt, dass in manchen Bereichen der Schleiftechnik die Grenzen des Machbaren bereits erreicht sind, der wird mit der neuen keramischen cBN-Bindung Norton Winter VITRON7 eines Besseren belehrt. VITRON7 bietet in vielen Applikationen zum Außen- und Innenrundschleifen von Motoren-, Getriebe- und Lagerkomponenten sogar noch bessere Leistungswerte als die leistungsstarke Norton Winter N7-Kermamikbindung. Individuell an die kundenspezifischen Schleifanwendungen angepasste VITRON7 cBN-Schleifwerkzeuge erreichen dort dank ihrer konstruktiven Vorteile eine bis zu 30 Prozent längere Standzeit als bisher schon hervorragende Vergleichswerkzeuge. Kunden profitieren unter anderem von deutlich größeren Abrichtzyklen, höherer Effizienz und Ausbringungsqualität und somit von signifikant reduzierten Schleifkosten.

cBN-Schleifwerkzeuge mit keramischen Bindungen haben viele Vorteile, die sie besonders für vollautomatisierte Präzisionsschleifprozesse etwa in der Automobil-, Verzahnungs-, Turbinen-, Getriebe- und Wälzlagerindustrie empfehlen. Ein Vorteil ist die poröse Bindungsstruktur, die das Kühlschmiermittel schnell in die Schleifzone führt, dort die Festkörperreibung verringert und so die Wärmeerzeugung während des Schleifprozesses reduziert.
Jörg Rucker, Product Manager Vitrified Bonds Europe bei Saint-Gobain Abrasives: „Die positiven Eigenschaften des keramischen Bindungssystems mit ihrem kühlen Schliff sind ein Teil der Schleifscheiben-Performance, ihre Schnittfähigkeit ist ein weiterer zentraler Schlüssel zur Leistungs- und Qualitätssteigerung etwa beim Außenrundschleifen von Nocken- und Kurbelwellen oder beim Innenrundschleifen von Bohrungen sowie Kugellaufbahnen. Hier haben wir mit der VITRON7 Technologie angesetzt.“

Dank eines neuen Verfahrens gelingt es Norton Winter, die cBN-Schleifkörner im Herstellungsprozess noch gleichmäßiger bzw. homogener im Schleifbelag zu verteilen. Das vermeidet eine lokale Überbelastung einzelner Körner während des Schleifprozesses. Die Schleifpartikel nutzen sich gleichförmig ab und können, auch dank gesteigerter durchschnittlicher Kornhaltekräfte, länger im Einsatz bleiben. So verlängern sich die Werkzeugstandzeiten gegenüber herkömmlichen cBN-Werkzeugen in vielen Applikationen um bis zu 30 Prozent.

Diese längeren Abrichtzyklen bedeuten entsprechend geringere Stillstands- und Nebenzeiten. Darüber hinaus erreichen VITRON7 Schleifwerkzeuge bessere, wiederholbare Schleifergebnisse bzw. eine hohe Qualitätskonstanz. In Kombination mit dem kühlen Schliff verringert sich auch das Brandrisiko deutlich. Dies wirkt sich ebenfalls positiv auf die Produktivität aus.

Mit VITRON7 Schleifwerkzeugen sind höhere Zeitspanvolumina erreichbar und geringere Schleifzeiten pro Gutteil möglich, was eine signifikante Steigerung der Produktivität und Reduktion der Schleifkosten nach sich zieht.

Jörg Rucker: „VITRON7 cBN-Schleifscheiben behalten zwischen den Abrichtvorgängen ihre Schleifleistung länger. Im Gegensatz zu Schleifwerkzeugen, wo Oberflächengüte, thermische Schädigung oder Profilverlust die Ursache für das vorzeitige Abrichten ist, liefern VITRON7 Schleifwerkzeuge daher bei sehr hoher Prozessstabilität mehr Werkstücke pro Abrichtintervall. Weniger Werkzeugwechsel und die Verringerung von Nacharbeit und Ausschuss führen zur effizienteren Ausnutzung verfügbarer Ressourcen. Nebenzeiten werden mit VITRON7 quasi zur Nebensache.“

Praxisbeispiele untermauern die Leistungsfähigkeit von VITRON7 cBN-Schleifwerkzeugen: So beim Kurbelwellenschleifen (Anwendung: Schrägeinstechschleifen, Wellenzapfen; Schnittgeschwindigkeit vc = 110 m/s): Gegenüber einer Standardspezifikation mit einem Abrichtintervall von 100 Teilen (Abrichtkriterium: Radienverschleiß) erhöhte die VITRON7 Spezifikation das Abrichtintervall auf 132 Teile (+30 %).

Beim Einstechschleifen zum Herstellen eines Hauptlagers einer Kurbelwelle (Schnittgeschwindigkeit vc = 62 m/s) erhöht das VITRON7 Tool gegenüber dem Vergleichswerkzeug mit einem Abrichtintervall von 54 Teilen (Abrichtkriterium: Brand) das Abrichtintervall auf 71 Teile (+30 %), beim Innenrundschleifen von Hydrostößeln (Schnittgeschwindigkeit vc = 25 m/s) von 38 Teilen (Abrichtkriterium: Zylindrizität) auf 52 Teile (+30 %).

Alle VITRON7 Außenrund-Schleifscheiben sind auch mit einem Norton Winter CarbonForce-Grundkörper lieferbar. Das leichte CFK-Trägermaterial bietet die Sicherheit und Leistung einer herkömmlichen superabrasiven Präzisionsschleifscheibe – ohne den Gewichtsnachteil einer bis zu 75 Prozent schwereren Schleifscheibe mit Stahlgrundkörper.
