Scans, 3D-Modelle und Scan-zu-CAD

Alles in einer Software

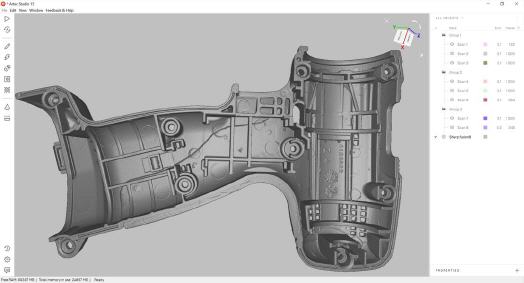

Artec 3D hat ›Artec Studio 15‹ auf den Markt gebracht. Die aktuelle Version wartet mit neuen Features auf, die Zeit und Geld sparen: die Scan-zu-CAD-Funktionalität, die grundlegende Arbeitsschritte für die Qualitätskontrolle und das Reverse Engineering direkt in Artec Studio 15 bereitstellt.

Eine ganze Palette neuer Funktionen und Upgrades sorgt für schnellere Arbeitsabläufe und präzisere Ergebnisse: Durch die neuen, benutzerspezifisch erstellbaren Gruppen in Artec Studio 15 können die Nutzer mit mehreren Datensätzen gleichzeitig arbeiten und sie in selbst angelegten Ordnern speichern. Auch die neuen automatisierten Workflows wie der optimierte Autopilot, eine ausgereiftere, doppelt so schnelle automatische Ausrichtung und die hochmoderne Texturregistrierung beschleunigen die Arbeit. Darüber hinaus wird jeder Scan jetzt von einem dedizierten CPU-Kern importiert, so dass sich die Ladezeit der Projekte erheblich verkürzt. Das überarbeitete Design des Arbeitsbereichs und die individuell konfigurierbare Oberfläche ermöglichen es dem Nutzer zudem, die Software an seine Vorlieben anzupassen.

Alle 3D-Scanner von Artec werden durch Artec Studio 15 schneller und genauer. Doch mit dem „Smart Scanning“-Modus für den Desktop-Scanner Artec Micro werden die Karten neu gemischt: Objekte lassen sich doppelt so schnell wie beim manuellen Vorgang digitalisieren. Durch die Berechnung des effektivsten Scanpfads wird im „Smart Scanning“-Modus die optimale Anzahl an Oberflächen mit der geringsten Anzahl an Frames erfasst. So lassen sich vollautomatisch extrem hochauflösende Scans mit geringer Dateigrößen erzielen, die schneller verarbeitet werden können.

Neue Funktionen für die Qualitätskontrolle

Mit der neuen Version lassen sich rasche Qualitätschecks in Artec Studio durchführen, indem die Scans mit importierten CAD-Modellen, etwa in STEP-, IGES- und X_T-Formaten, verglichen werden. Schnelle Vergleiche mittels Abstandskarte und die mikrometergenaue Vermessung aller erstellten 3D-Modelle ermöglichen die einfache Identifizierung von Abweichungen zwischen einem Scan und einem CAD-Modell. Die Scans lassen sich auch mit CAD-Grundformen wie Kugeln, Kegeln, Flächen und Zylindern abgleichen. Dies ermöglicht hochpräzise Vergleichsmessungen zwischen den Scanergebnissen und diesen einfachen geometrischen Figuren. Bei komplexeren Prozessen und Tools können die Nutzer die Daten in eine professionelle Inspektionssoftware wie Geomagic Control X exportieren.

Optimierte Reverse-Engineering-Funktionalität

Die CAD-Grundformen von Artec Studio sorgen auch für optimierte Arbeitsabläufe im Reverse Engineering. Nach dem Abschluss eines Scans lassen sie sich dazu nutzen, die geometrischen Schlüsseldaten zu extrahieren und in ein CAD-Format umzuwandeln, das gleich in SOLIDWORKS oder einer anderen CAD-Software bearbeitet werden kann. Darüber hinaus können mit der „Genaue Positionierung“-Funktion von Artec Studio 15 Modelle im Weltkoordinatensystem positioniert werden. Korrekt positionierte Modelle mit Grundformen, die mit den Scandaten abgeglichen wurden, lassen sich in gängige CAD-Formate exportieren und problemlos in SOLIDWORKS, Geomagic Design X und anderen CAD-Programmen bearbeiten.

Lebendige Farben für CGI und andere Anwendungen

Dank mehrerer automatisierter Funktionen werden die Farben in Artec Studio 15 stets korrekt erfasst und dargestellt. Ohne dass der entsprechende Bereich manuell definiert wird, filtert die Software unerwünschte Farbdaten hinter einem Objekt heraus. Die Intensität dieser Funktion kann über einen Schieberegler eingestellt werden. Optimierte Algorithmen suchen dann in mehreren Scans nach korrekten Ersatzfarbdaten. Die Funktionsweise dieses Features entspricht in etwa dem beliebten Tool zur Reduzierung von Spiegelungen. Eine weitere zeitsparende Funktion ist die Texturübertragung von einem Modell zum anderen. Hierbei können die Texturen von vorhandenen Modellen kopiert und direkt auf die neuen Modelle übertragen werden.
