Vibrationsfreies Abstechen

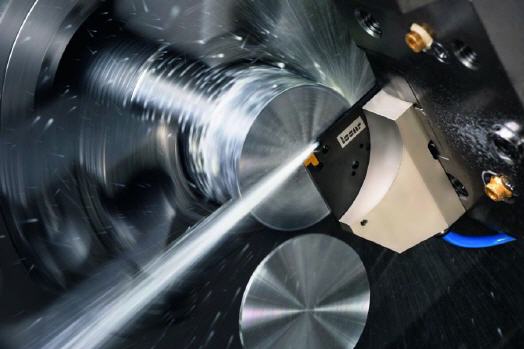

MULTI F GRIP von Iscar

ISCAR hat mit dem Werkzeughalter MULTI F GRIP ein sehr stabiles Abstechsystem für die bestehende TANG-GRIP- und DO-GRIP-Serie im Portfolio. MULTI F GRIP ist in den Stechbreiten zwei bis fünf Millimeter erhältlich und eignet sich zum vibrationsfreien Hochvorschub-Abstechen auf der X-Achse. Mit dem neuen Werkzeughalter lassen sich Stangen mit Durchmessern bis 120 Millimeter mit Vorschubwerten ab 0,2 Millimeter bearbeiten.

Aufgrund seiner robusten Konstruktion ermöglicht MULTI F GRIP vibrationsfreies Abstechen auch bei großen Stangendurchmessern und sorgt für eine längere Standzeit der Schneideinsätze, höhere Oberflächengüten und Planebenheiten. Zudem lässt sich mit dieser stabilen Lösung die Schnittbreite bei großen Stechtiefen reduzieren und damit der Rohstoffverbrauch verringern.

Der MULTI F GRIP ist für die JET-CUT-Kühlung bis 140 bar ausgelegt. Das gestattet eine zielgerichtete Kühlmittelzufuhr direkt zur Spanwinkel Fläche des Schneideinsatzes. An einen Grundträger können unterschiedliche Adapter für die bereits bestehenden Systeme TANG-GRIP (einschneidig) DO-GRIP (zweischneidig) angebracht werden, mit jeweils zwei bis vier Plattensitzen. Dabei legte ISCAR ein spezielles Augenmerk auf die Bedienfreundlichkeit bei der Montage: Die Werkzeugspezialisten haben einen „Halte-Pin“ in den Grundhalter eingebaut, um die Befestigung der Adapter mit den Anzugsschrauben zu erleichtern.

Das Hochvorschub-Abstechen auf der X-Achse kann problemlos programmiert, mit konstanter Schnittgeschwindigkeit und auf einer Vielzahl von unterschiedlichen Maschinentypen gefahren werden. Speziell für diese Art Bearbeitung hat ISCAR den neuen Spanformer HF entwickelt, der den hohen Belastungen standhält.

Mehr Informationen zur ISCAR Germany GmbH:

Kontakt  Herstellerinfo
ISCAR Germany GmbH
Eisenstockstraße 14
76275 Ettlingen
Tel.: 07243 9908-0
Fax: 07243 9908-93
E-Mail: werkzeuge@iscar.de
www.iscar.de
