Präzision in Höchstform

Die gefräste Beschriftung eines Haars

Zwei Experten, die ZECHA Hartmetall-Werkzeugfabrikation GmbH und der Maschinenhersteller KERN Microtechnik GmbH, haben sich zusammengefunden, um ihre Leidenschaft für maximale Präzision auszuleben: Was ist Präzision und wie weit kann man gehen? Der Beweis – ein gefräster Schriftzug in einem menschlichen Haar – gibt die eindeutige Antwort: sehr weit.

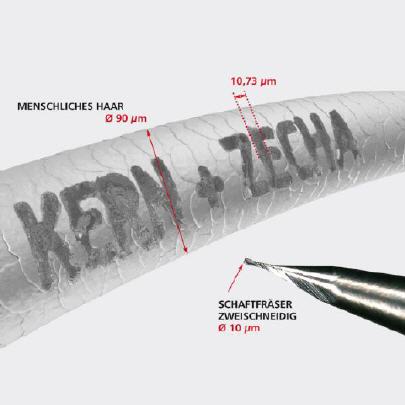

Die Faszination ist groß. Schwer vorzustellen, ein Haar könne mit einem Fräser beschriftet werden. Jeder weiß wie fein Haare sind, wie mikroskopisch klein muss erst der eingesetzte Fräser sein? Doch ZECHA und KERN haben das Unvorstellbare möglich gemacht und ein menschliches Haar mit einem Durchmesser von 90 µm mit einem zweischneidigen ZECHAFräser beschriftet.

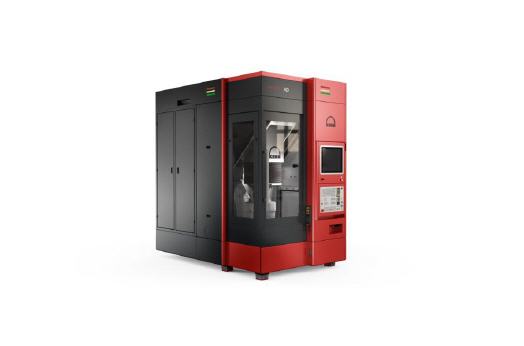

Als Spezialist für Mikrozerspanungs-, Stanz- und Umformwerkzeuge produziert und entwickelt ZECHA seit fast 60 Jahren hochwertige und präzise Werkzeuglösungen für die unterschiedlichsten Branchen und Anwendungsfälle. Der eingesetzte speziell entwickelte Vollhartmetall-Schaftfräser mit zwei Schneiden ist mit seinen lediglich 10 µm Durchmesser extrem feingliedrig und präzise. Im Zusammenspiel erzielen Werkzeug und Maschine, hier die KERN Micro HD, bei einer Spindeldrehzahl von bis zu 50.000 min-1 und einem Vorschub pro Zahn von 1 µm die unglaubliche Schriftbreite von 10,73 µm.

Ergebnisse, die nur unter einem Rasterelektronenmikroskop zu begutachten sind. Auch wenn die Beschriftung eines menschlichen Haars in Zukunft keine Notwendigkeit darstellt, zeigt uns dieser Beleg, welche Präzisions-Dimensionen in der Mikrozerspanung erreicht werden können. Die hohe Qualität und Genauigkeit werden dabei pro Anwendungsfall nur mit der idealen Kombination aus Werkzeug, Maschine und Anwender gewonnen.

Mehr Informationen zur ZECHA GmbH:

Kontakt  Herstellerinfo
ZECHA Hartmetall- Werkzeugfabrikation GmbH
Benzstraße 2
75203 Königsbach-Stein
Tel.: +49 (0) 72 32 / 30 22-0
Fax: +49 (0) 72 32 / 30 22-25
E-Mail: info@zecha.de
www.zecha.de

Mehr Information zu KERN:

Kontakt  Herstellerinfo
KERN Micro- und Feinwerktechnik GmbH & Co. KG
Olympiastrasse 2
82438 ESCHENLOHE
Tel.: +49 (0)8824 9101 0
Fax:-+49 (0)8824 9101 124
Email: mtsales@kern-microtechnic.com
www.kern-microtechnic.com
