Pluspunkt HYPERWAVE-Technologie

Magnetostriktive Wegaufnehmer von Gefran

GEFRAN präsentiert berührungslose Wegaufnehmer, die mit der magnetostriktiven HYPERWAVE-Technologie ausgestattet sind. Mit der gesteigerten Signalstärke der HYPERWAVE-Technik lassen sich die Positionssensoren hervorragend für anspruchsvolle Anwendungen einsetzen, bei denen EMV-Störungen oder starke Vibrationen auftreten, und sorgen auch in diesen Fällen für höchste Messgenauigkeit.


Die neuen magnetostriktiven Wegaufnehmer mit HYPERWAVE-Technologie gewährleisten eine hohe Wiederholgenauigkeit bei einem sehr geringen Nichtlinearitätsfehler. Sie eignen sich für ein breites Temperaturspektrum von -30° C bis + 90 °C und beweisen auch bei Extremwerten besondere Zuverlässigkeit. Ihr großer Pluspunkt ist das verstärkte Signal des Primärelements, welches das Signal herkömmlicher Modelle um das 15-fache übertrifft. Damit besitzen die berührungslosen Positionsaufnehmer eine hohe EMV-Störfestigkeit und garantieren einen durchgehend präzisen und kontinuierlichen Betrieb.

Hohe Vibrationstoleranz, Wartungsfreiheit und lange Lebensdauer

Im Detail zeichnen sich die magnetostriktiven Wegaufnehmer mit HYPERWAVE-Technologie durch eine hohe Toleranz gegenüber Vibrationen und Stößen aus. Die Positionsbestimmung erfolgt durch die Wechselwirkung zweier Magnetfelder: Das erste Magnetfeld wird durch einen Stromimpuls entlang des gesamten Sensors erzeugt und interagiert mit dem zweiten, bestehend aus dem Positionsmagneten, der an der bewegten Achse befestigt wird.

Die magnetostriktive Funktionsweise ohne mechanischen Kontakt macht das System nahezu verschleißfrei, reduziert damit die Ausfallzeiten deutlich und sorgt für eine fast unbegrenzte Lebensdauer. Zudem sind die Geräte mit einem wasserdichten Gehäuse nach Schutzart IP67 ausgestattet. Dank dieser Eigenschaften sind berührungslosen magnetostriktiven Wegaufnehmer optimal für den Einsatz in anspruchsvollen Industrieumgebungen geeignet.

Profil- oder Stabbauform, in jeweils drei Varianten

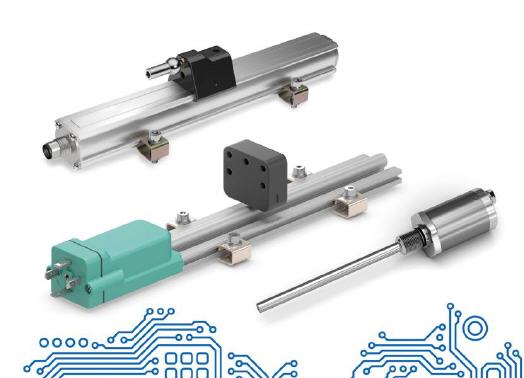

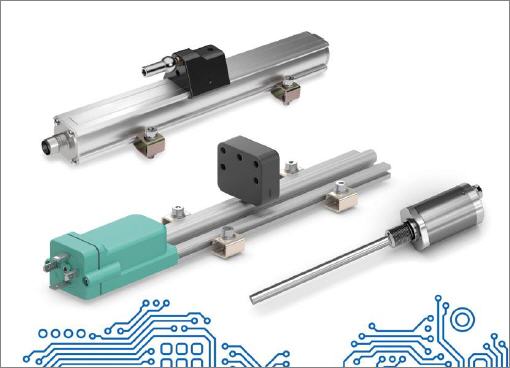

Die berührungslosen Wegaufnehmer sind in zwei verschiedenen Bauformen verfügbar: In WP-Profilbauform ist das System mit Halterungen direkt an der zu messenden Struktur montiert. In der WR-Stabbauform aus Edelstahl AISI 316L wird es vor allem in Hydraulikzylindern mit Betriebsdrücken bis 350 bar eingesetzt, um die Position des Kolbens in Echtzeit zu erfassen. In der Stabbauform-Ausführung können die Wegaufnehmer dank einer magnetischen Schwimmerausführung auch als Füllstandsensor verwendet werden.

Beide Kategorien sind in drei verschiedenen Varianten erhältlich: General mit einem Hub bis zu 1.500 mm, Plus bis zu 2.500 mm und Advanced bis zu 4.000 mm. Eine große Auswahl an Analogausgängen ermöglicht die direkte Messung von Weg und Geschwindigkeit sowie die inverse Messung mit höchster Präzision und maximaler Wiederholgenauigkeit.

Mehr Informationen zur Gefran Deutschland GmbH:

Kontakt  Herstellerinfo
Gefran Deutschland GmbH
Philipp-Reis-Strasse 9a
63500 Seligenstadt
Tel: +49(0)6182 809170
Fax: +49(0)6182 809222
E-Mail: vertrieb@gefran.de
www.gefran.de
