Modulare Spanntechnik für individuelle Lösungen

Drei Backenbreiten - unzählige Anwendungsvarianten

Das Basis-Spanntechnik-Programm von Gressel bietet mehr als 300 Kombinationsmöglichkeiten.


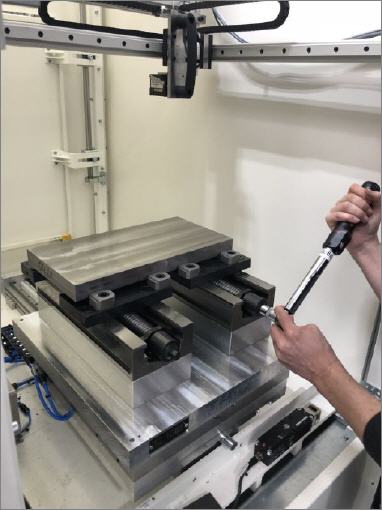

Zentrischspanner C2, Einfachspanner S2, Doppelspanner D2 – diese drei Werkstück- Spannsysteme bilden die modularen Komponenten des Basis-Spanntechnik-Programm vom Schweizer Spezialisten Gressel AG, CH-8355 Aadorf. In Standard-Backenbreiten 80 mm, 125 mm und 160 mm (gilt für die Spannsysteme C2 und S2 bzw. 80 mm und 125 mm für das Spannsystem D2) lieferbar, und mechanisch als kompatible Kompakteinheiten aufgebaut, ergeben sich in Summe mehr als 300 Kombinationsmöglichkeiten für individuelle Lösungen.

Der Zentrischspanner C2 ist konzipiert für die Erst- und Zweitseiten-Bearbeitung und eignet sich optimal für vielfältige Anwendungen in der flexiblen automatisierten Fertigung. Er besticht durch eine sehr hohe Genauigkeit von ± 0,01 mm (Backenbreiten 80 und 125 mm) bzw. 0,015 mm (Backenbreite 160 mm) und sorgt mittels eingepasstem Schieber sowie dem vorgespannten, spielfrei eingestellten Zentrumslager für wiederholgenau präzises Spannen. Die im geschlossenen System geschützte Spindel erlaubt anpassbare Spannkräfte bis 25 kN (Backenbreite 80 mm), 35 kN (Backenbreite 125 mm) und 50 kN (Backenbreite 160 mm). Darüber hinaus wird durch praxisgerechtes Design ein optimaler Spanabfluss gewährleistet, wodurch wiederum eine hohe Prozesssicherheit garantiert ist.

Der Einfachspanner S2 zeichnet sich durch eine sehr stabile und extrem flache Bauweise sowie „Spannung auf Zug“ aus, womit das Durchbiegen des Grundkörpers grundsätzlich vermieden wird. Er benötigt nur wenig Bauraum und lässt sich für Nullpunkt-Spannsysteme mit direkt im Grundkörper montierten Anzugsbolzen ausrüsten. Dadurch ergibt sich ein vergleichsweise niedriger Gesamtaufbau mit minimalen Störkonturen, was in der Praxis das Spannen größerer Werkstücke bzw. die maximale Nutzung des Abstands zwischen Maschinentisch und Bohr-/Fräseinheit (Z-Achse) gestattet. Ein großer Vorteil stellt zudem die 160°-Schnellspannung dar, mit welcher der reine Spannvorgang in weniger als einer Sekunde erledigt ist.

Der Doppelspanner D2 basiert auf einem massiven induktionsgehärteten und zusätzlich vernickelten Grundkörper. Eingepasste Schieber sowie lange Backenführungen und einsatzgehärtete Backen sorgen für eine anhaltend hohe Spannpräzision. Der Antrieb ist vollständig gekapselt, die Spannbereiche sind einfach zu verstellen, der Umbau auf andere Werkstückgrößen ist schnell zu bewerkstelligen. Mit wenig Drehmoment lassen sich hohe Spannkräfte erzielen und die einfache Dritthand-Bedienung reduziert die unproduktiven Nebenzeiten beim Werkstückwechsel.

Zu allen Produktgruppen gibt es angepasstes Zubehör in Gestalt unterschiedlichster Wechselbacken, Wendebacken, Konsolen, Doppelkonsolen, Nullpunktbolzen, Pendel- und Adapterplatten, Werkstückanschlägen und dergleichen mehr. Hinsichtlich der erwähnten Adapterplatten bietet Gressel auch Kompatibilität zu weiteren am Markt erhältlichen Spanntechnik- und Palettensystemen. Damit ist es dem Anwender beispielsweise möglich, bereits vorhandene Werkstückmagazin- und Palettensysteme zu nutzen und mit Gressel-Spannlösungen zu komplettieren.
