Beschriften und Rändeln neu erleben

Hommel+Keller Präzisionswerkzeuge auf der EMO

Rändeln, Beschriften, Diamant-Glätten, Verzahnen – alle Werkzeuge der Hommel+Keller Präzisionswerkzeuge GmbH überzeugen – so unterschiedlich sie auch sein mögen – mit Flexibilität, Präzision und Wirtschaftlichkeit. Das Unternehmen aus Aldingen nutzt die EMO, um ihre innovativen Technologien zu präsentieren. Neue Entwicklungen bei Rändel- und Diamant-Glättewerkzeugen, interessante Anwendungsbeispiele, ein Fachvortrag zur Beschriftungstechnik und ein Gewinnspiel sind nur einige Highlights, die Hommel+Keller den Messebesuchern bietet.


„Auf der EMO wollen wir unseren Kunden und Besuchern nicht nur einfach die neusten Entwicklungen präsentieren, wir wollen sie inspirieren. Wir zeigen neben unseren Werkzeugen auch Anwendungsbeispiele, die die Bearbeitungsmöglichkeiten verdeutlichen – wie zum Beispiel für unsere QUICK Rändelwerkzeuge F711 und F711-IK, das wir für die Serienfertigung optimiert haben. Auch wer sich für unsere Beschriftungstechnik interessiert, kommt auf seine Kosten“, verspricht Adrian Sunderer, Produktmanager bei der Hommel+Keller Präzisionswerkzeuge GmbH.

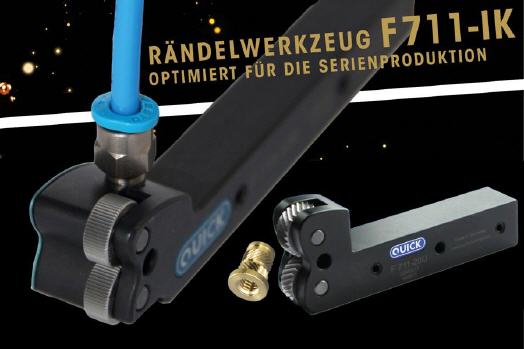

Rändelwerkzeug für die Großserien-Produktion optimiert

Das Rändelformwerkzeug QUICK F711 ist das Allrounder-Werkzeug von Hommel+Keller und ermöglicht durch seine maximale Stabilität und Flexibilität ein breites Anwendungsspektrum. Die neue Innenkühlung und das neue Schnellspannsystem qualifizieren das Werkzeug besonders für den Einsatz zur Bearbeitung von Großserien. Die exakte Ausrichtung der Kühlung auf die Rändelräder reduziert den Verschleiß der Ränder und damit die Rüstzeiten. Zudem benötigt die Innenkühlung weniger Platz in der Maschine als eine externe Kühlung. Das neue Schnellspannsystem sorgt für einen einfachen, schnellen und sicheren Wechsel der Rändelräder – dank weniger Bedienungsschritte und einer Fixierung der zu lösenden Schraube, so dass sie nicht in die Maschine fallen kann.

„In unserem ersten Anwendungsbeispiel zeigen wir, wie flexibel die Werkzeuge F711 und F711-IK einsetzbar sind. Nicht nur, dass es alle Profile ermöglicht, auch können – durch Verschiebung der Y-Achse – zwei unterschiedliche Profile auf einem Werkstück in einem Arbeitsprozess angebracht werden“, freut sich Adrian Sunderer. Für maximale Stabilität sorgen die beidseitige Lagerung der Rändelräder.

zeus Glättewerkzeuge: Standzeit verdoppelt

Ein weiteres Highlight ist die neu entwickelte Aufnahme und Optimierung der Diamantspitze in den zeus Glättewerkzeugen. Dadurch kann eine Spitze doppelt so lange wie bisher eingesetzt werden – bei gleichbleibend hoher Oberflächengüte von RZ < 1 µm. Wie geht das? Die Diamantkuppe kann nun rundum optimal auf acht unterschiedlichen Positionen angewendet werden.

Beschriften kann so schnell sein

Eine lückenlose Dokumentation ist essentiell für die Qualitätssicherung. Doch viele Beschriftungen wie Laserbeschriften sind kostenintensiv. Mit den flexiblen und präzisen zeus Beschriftungswerkzeugen wird das Beschriften direkt in den Bearbeitungsprozess integriert und zusätzliche Kosten für Rüst-, Wege- und Liegezeiten entfallen. Wer mehr über die innovative Beschriftungstechnik erfahren will, hat dazu neben einem Standbesuch auf der EMO auch am Donnerstag, 19. September, um 10.10 Uhr im VDMA-Forum die Gelegenheit.

Adrian Sunderer wird dort einen Vortrag mit dem Titel „Schnell, schneller, am schnellsten – Beschriftung innerhalb einer Sekunde“ zum Thema maschinelle Beschriftung innerhalb eines Bearbeitungsprozesses halten. Darin wird er – anhand eines Anwendungsbeispiels, dass auch am Messestand zu sehen sein wird – die Einsatzmöglichkeiten der zeus Beschriftungswerkzeuge aufzeigen, den wirtschaftlichen Vorteil einer in den Arbeitsprozess integrierten Beschriftung verdeutlichen und die Flexibilität durch das Baukastensystem erläutern.

„Was unsere Beschriftungswerkzeuge leisten, zeigen wir mit unserem zweiten Anwendungsbeispiel: Steckschlüsseleinsätze des Werkzeughersteller GEDORE. Für die Beschriftung mussten wir uns einer besonderen Herausforderung stellen: GEDORE forderte eine ungewöhnliche Tiefe der Prägung von 0,3 mm. Hinzu kamen das sehr harte Material und die Auswahl an unterschiedlichsten Zeichen (Logo, Zahlen, kleine und große Schrift) sowie eine mehrzeilige Beschriftung“, so Peter Hippler, Anwendungstechniker bei der Hommel+Keller Präzisionswerkzeuge GmbH. „Mit unserem zeus Beschriftungswerkzeug 432 mit rückfedernden Segmenten konnten wir die Anforderungen erfüllen. Die Prägetiefe erreichen wir durch einen steileren Flankenwinkel der Schriftsegmente, teilweise von 90° auf 60°. Für die Einstich-Rändelung (Rändelprofil auf dem Werkstück RGE 45°) am oberen Ende kommt das zeus Werkzeug RD2-141 zum Einsatz.“

Gewinnspiel für Standbesucher

Einen zusätzlichen Anreiz für einen Besuch am Messestand bietet Hommel+Keller mit einem Gewinnspiel: Unter allen Besuchern verlosen die Aldinger drei GEDORE Werkzeugsets – passend zum Anwendungsbeispiel: einen GEDORE-Steckschlüsselsatz 1/2‘‘ (23-teilig), ein GEDORE KFZ-Werkzeugset in einer Tasche (29-teilig) und ein GEDORE Heimwerker-Werkzeugset in einer Tasche (9-teilig).
