Wie die neue Werkstatt sauber bleibt

Innovatives Graphitnassfräsverfahren von GF

Der fränkische Werkzeug- und Formenbauer GHD hat in Rügland eine neue Halle errichtet. Neu ist auch die Fünf-Achs-Simultanfräsmaschine Mikron MILL S 600 U von GF Machining Solutions. Ihr innovatives Graphitnassfräsverfahren bietet neue Fertigungsmöglichkeiten für den Mittelstand.


Die GHD-Präzisions-Formenbau GmbH & Co. KG hat eine eher außergewöhnliche Gründungsgeschichte. Ursprünglich gehörte der Standort Großhabersdorf zu einem großen deutschen Formenbauer. Doch als dieser wegen Rentabilitätsbedenken geschlossen wurde, standen auf einmal 35 Mitarbeiter ohne Arbeit da. Rudolf Popp, damals angestellter Geschäftsführer, war damit nicht einverstanden. Für ihn stand fest: Er würde sich nicht einfach so in den Ruhestand schicken lassen. So gründete er 2007 mit 61 Jahren die GHD-Präzisions-Formenbau GmbH & Co. KG.

„Heute ist es offensichtlich, dass das eine gute Entscheidung war,“ sagt Rudolf Popp lächelnd in der schicken und vor allem eigenen Neubau-Halle. Die neue Halle war nötig geworden, weil der Maschinenpark in den letzten 12 Jahren immer weitergewachsen war. Mitverantwortlich für den Erfolg ist Bastian Schuster, heute Geschäftsführer von GHD und außerdem Rudolf Popps Enkel. „Unsere Kunden kommen aus vielen verschiedenen Branchen. Wir stellen sowohl Werkzeuge für Haushalts und Körperpflegeartikel her, als auch für Automobil und Medizintechnik sowie die Spielwarenindustrie.“

Damals wie heute vertraut GHD vor allem auf die Maschinen und die Betreuung des Schweizer Herstellers GF Machining Solutions.

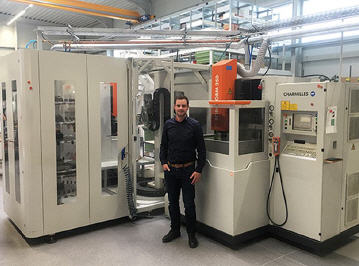

Bereits zur Firmengründung kaufte GHD die Robofil und Roboform Draht- und Senkerodiermaschinen. Später wurde der Maschinenpark um die Fräs- und Senkerodiersysteme Mikron VCE 1000 Pro, Mikron MILL HSM 400U und AgieCharmilles FORM 30 erweitert. Insgesamt 10 GF-Maschinen aller Technologien hat GHD im Einsatz. Ganz neu im Maschinenpark ist die Fünf-Achs-Simultan Fräsmaschine Mikron MILL S 600 U mit Siebenfach-Palettenwechsler.

Ob Metall oder Graphit – eine Fräsmaschine vereint alle Materialien

„Warum wir eine neue Fräsmaschine brauchten? Kurz gesagt: Wir wollten Senkelektroden aus Graphit fertigen.“ Bastian Schuster kann seinen Kauf ganz klar begründen. Doch was sind eigentlich die Vorteile von Graphit, besonders gegenüber dem herkömmlichen Kupfer?

Zunächst ist Graphit deutlich steifer als Kupfer und durch die geringe Duktilität und Festigkeit sehr gut zu zerspanen. Gerade bei feinen, langen Rippen, wo Kupfer längst angefangen hätte, zu vibrieren oder sich zu verziehen, bleibt Graphit innerhalb der Toleranz. Diese Fähigkeit ermöglicht die oft beim Senkerodieren geforderten komplexen Geometrien – man denke hier nur an die Negativform eines Steckers. Ist die Elektrode dann gefräst, gibt es noch weitere Vorteile. Zunächst entfällt das Entgraten, ein langwieriger manueller Prozess. Das macht Graphit sehr automatisierungsfreundlich. Die Elektroden sind langlebiger – der Experte spricht von geringerem Abbrand – und die Bearbeitungsgeschwindigkeit ist höher.

Es gibt nur einen Haken: den Graphitstaub. Er tendiert dazu, sich überall abzusetzen und bis in die kleinsten Ecken und Kanten vorzudringen. Dies ist nicht nur unangenehm für die Mitarbeiter, welche oft von einem penetranten Graphitstaubgeruch sprechen und in einer staubigen Werkstatt arbeiten müssen, es kann auch der Bearbeitungsmaschine schaden. Deshalb setzt man speziell gekapselte Maschinen ein, welche sich nur noch zur Graphitbearbeitung eignen. Das ist jedoch finanziell für viele kleine und mittelständische Unternehmen nicht machbar.

„Da stach die GF Lösung förmlich aus der Masse heraus, denn mit ihr können wir nicht nur Graphitelelektroden, sondern auch Werkstücke aus anderen Materialien herstellen. Stahl, Kupfer, Aluminium - es ist alles möglich und zwar auf einer Maschine ohne aufwendige Rüst- und Reinigungsarbeiten, sogar im Wechselbetrieb.“ Möglich macht dies das Nassfräsen des Graphits. Der Staub wird schon während des Bearbeitens weggewaschen. Dadurch bleibt die Maschine ohne manuelles Putzen sauber – genauso wie die Halle, in der sie steht.

„Eine saubere Halle ist uns sehr wichtig“ erklärt Bastian Schuster. „Wir fordern ja auch von unseren Mitarbeitern, ihren Arbeitsplatz ordentlich zu hinterlassen. Für uns gehört beides zu unserem Qualitätsselbstverständnis.“

Andreas Geinzer, Vertriebsingenieur bei GF Machining Solutions, sieht das genauso: Das Besondere an der Lösung ist, dass wir Stahl und Graphit ohne manuellen Zwischenschritt auf einer Maschine bearbeiten können. Dank des Siebenfach-Palettenwechsler funktioniert das sogar vollautomatisch. Damit die Kühlschmierflüssigkeit nicht an Wirkung verliert, wird sie kontinuierlich durch ein Filtersystem gereinigt. Es ist also an alles gedacht.“ GHD kann so mit einer Fräslösung alle Materialien abdecken.

Beeindruckende Fräsergebnisse, hohe Produktivität

„Natürlich reicht es nicht, einfach nur flexibel bei der Materialauswahl sein zu können. Die Bearbeitungsqualität muss passen. Die Mikron MILL S 600 U ist eine High-End Fünf-Achs HSC-Fräsmaschine.

Sie arbeitet auf den Mikrometer genau und liefert eine ausgezeichnete Oberflächengüte. Möglich macht das ein System aus präzisen Linearantrieben, einer steifen Grundkonstruktion und der Thermostabilisierung des Maschinengrundkörpers sowie der Step-Tec Frässpindel.
Das sorgt für perfekte Ergebnisse: Hochpräzise, schnell, zuverlässig und effizient

Doch auch die kompakte Bauweise und Zugänglichkeit zeichnen die Maschine aus. Sie benötigt nur etwa 10 Quadratmeter Stellfläche. Der Bediener hat von vorne den direkten Zugriff auf den Arbeitstisch, von hinten auf den Siebenfach-Palettenwechsler. Je nach Größe der Werkstücke kann man bis zu 12 von ihnen auf einer Palette platzieren. So kann GHD eine mannlose Schicht vorbereiten und je nach Bestückung mannlos über das Wochenende produzieren. Das erhöht unsere Produktivität erheblich und macht uns flexibler “ erklärt Bastian Schuster.

Heute schon für die automatisierte Zukunft vorbereitet

„Mit dem neuen Gebäude und der neuen Maschine müssen wir uns jetzt erstmal einleben“ meint Bastian Schuster. „Aber man denkt natürlich immer an Morgen. Und da beruhigt es mich sehr, dass unsere neue Mikron MILL S bereit für eine volle Automation ist. Ich denke wir werden uns in den nächsten Jahren für eine komplette GF-Lösung entscheiden. Damit können wir dann die gefrästen Graphitelektroden automatisiert mit der Senkerosion verbinden. Unsere Investition in die Mikron MILL S 600 U ist also für die Zukunft gesichert."
