Werkzeugtransport schnell und sicher

Werkzeug-Wechselwagen für mittlere bis hohe Lasten

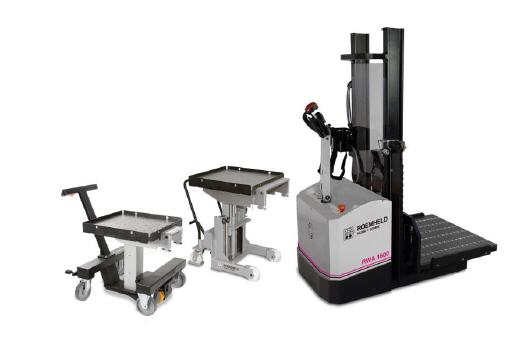

Press- und Stanzwerkzeuge sowie Spritz- und Gießformen lassen sich mit Wechselwagen von ROEMHELD sicher, kraft- und zeitsparend transportieren: Vier ergonomische Ausführungen mit umfangreicher Sicherheitsausstattung stehen für Lasten bis zu 1.600 kg zur Verfügung.


Manuell verfahrbar sind die Wechselwagen RW für Werkzeuge bis 500 und 1.000 kg, dazu kommen zwei Ausführungen des elektrisch angetriebenen Geh-Hubwagens RWA, die sich bei einem Gewicht bis 1.600 kg nutzen lassen.

Für den raschen und sicheren Wechsel von Werkzeugen und das einfache Einschieben und Positionieren in der Presse bietet die ROEMHELD Gruppe außerdem Tragkonsolen sowie Rollen- und Kugelleisten. Darüber hinaus realisiert sie in Verbindung mit modular aufgebauten Hydraulikaggregaten und ihrem umfangreichen Spanntechnik-Sortiment komplette Werkzeug-Wechselsysteme für die Umformtechnik.

Andockstation für den sicheren Werkzeugwechsel

Bei allen vier Wechselwagen garantiert eine automatische Andockstation den raschen und sicheren Werkzeug-Wechsel. Während der Wagen mit der Station verbunden ist, vereinfachen Kugeleinsätze im Wechseltisch das Verschieben und Positionieren. Beim Abdocken werden diese abgesenkt und fixieren das Werkzeug. Steckbare Seitenleisten bieten zusätzlichen Schutz vor einem Verrutschen.

Für Ergonomie sorgt eine hydraulische Hubsäule im Wechselwagen. Mittels Fußhebel kann die Höhe des Wechseltischs individuell an den Bediener angepasst werden.

Unterstützung durch Hilfsantrieb

Optional verfügbar für den Wagen bis 500 kg Werkzeuggewicht ist ein Hilfsantrieb, der komplett in die vordere Achse integriert ist. Eine entsprechende Verkleidung schützt ihn vor Stößen und Spritzwasser, die maximale Fahrgeschwindigkeit liegt bei 3 km/h. Bedient wird er über einen Hebel am rechten Handgriff des Transportwagens.

Elektrisch angetrieben bis 1.600 kg Gewicht

Der elektrisch angetriebene Geh-Hubwagen RWA für besonders schwere Werkzeuge mit maximal 1.600 kg Gewicht wird komplett über eine Multifunktions-Deichsel bedient. Dort finden sich unter anderem ein Drehschalter für die stufenlose Geschwindigkeitsregelung bis zum Maximalwert von 5 km/h und ein Kippschalter, der die Geschwindigkeit auf 2 km/h reduziert.

Den Wagen gibt es mit unterschiedlich großen Transportplattformen und dazu passend mit vier, sechs oder acht integrierten Kugelleisten. Über einen Schiebeschalter können Plattform und Leisten feinfühlig angehoben und gesenkt werden. Mit Hilfe einer Schnellkupplung lassen sich außerdem die hydraulischen Kugelleisten im Pressentisch anheben, so dass hierfür kein zusätzliches Hydraulikaggregat benötigt wird.
