Kleinste Werkzeuge hocheffizient auswuchten

Die Rundlaufqualität von Mikrowerkzeugen sichern

Die Miniaturisierung von Bauteilen und Baugruppen gehört zu den Megatrends der modernen Produktentwicklung. Sie führt zu weiter steigenden Qualitätsansprüchen an die Rundlaufgenauigkeit der bei der Mikrobearbeitung eingesetzten Präzisionswerkzeuge und Spindeln. Mit der Tooldyneµicro von Schenck RoTec halten sowohl die Werkzeug-Hersteller als auch die Anwender und Instandsetzer Schritt mit den wachsenden Anforderungen. Das bedienerfreundliche Kompaktsystem ist ausgelegt für das hocheffiziente Auswuchten rotierender Mikrowerkzeuge mit Gewichten von bis zu 500 g und Durchmessern von bis zu 100 mm. Das Tooldyne-Konzept wird Schenck RoTec auch auf der diesjährigen EMO (16.-21.9.2019) in Hannover vorstellen.


Immer mehr Leistung auf kleinstem Raum – die Miniaturisierung einzelner Bauteile und ganzer Baugruppen schreitet in allen Branchen mit großen Schritten voran. Vorreiter sind hier vor allem der Kleinstmotorenbau sowie die Medizin- und Dentaltechnik. Die Mikrobearbeitung gewinnt daher in der modernen Fertigungstechnik immer größere Bedeutung.

Unternehmen, die in diesem Bereich als Werkzeug- oder Spindelhersteller, Zulieferer oder Service-Dienstleister mithalten wollen, müssen einen entscheidenden prozesstechnischen Qualitätsfaktor ständig im Auge behalten: Die Rundlaufgenauigkeit der eingesetzten Werkzeuge und Aufnahmen und die verlässliche Einhaltung extremer Genauigkeitsanforderungen. Denn in der Mikrobearbeitung rotieren winzige Präzisionswerkzeuge mit Spindeldrehzahlen von bis über 200.000 min-1, um mit höchster Wiederholgenauigkeit kleinste Werkstücke aus Metall oder Kunststoff zu bohren, fräsen, schleifen oder honen.

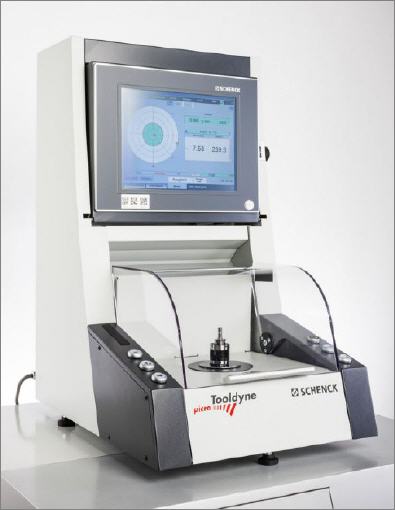

Perfekt abgestimmt auf diese besonderen Genauigkeitskriterien ist die Auswuchtmaschine Tooldyneµicro von Schenck RoTec. Mit diesem sehr einfach bedienbaren Kompaktsystem erhalten sowohl Hersteller als auch Anwender und Instandsetzer die Möglichkeit, Mikrowerkzeuge und Mikrospindeln mit Durchmessern von bis zu 100 mm und Gewichten von bis zu 500 g mit höchster Präzision auszuwuchten – und damit deren Rundlaufgenauigkeit sicherzustellen.

Anschließen und loslegen

Die Tooldyneµicro von Schenck RoTec wurde entwickelt für den direkten Einsatz in der Fertigung oder Instandsetzung. Für den Betrieb der Auswuchtmaschine benötigt der Anwender nicht mehr als einen stabilen Tisch oder eine Werkbank sowie einen Stromanschluss. Der Auswuchtprozess selbst ist eine Sache weniger Handgriffe, denn alles an der Tooldyneµicro ist auf einfache Handhabung und maximale Effizienz ausgelegt.

Die Präzisions-Spannmechanik der Maschine nimmt den zu prüfenden Werkzeugadapter mit dem Werkzeug reproduzierbar auf, und nach der Eingabe der geometrischen Werkzeugdaten kann der Anwender den Messlauf sofort starten. Zeitaufwendige Vor- oder Nacharbeiten für die Kalibrierung sind nicht nötig, da die Tooldyneµicro permanent kalibriert ist! Und die erzielbare Wuchtgenauigkeit ist für nahezu alle Mikrowerkzeuge und Mikroaufnahmen wie weitem ausreichend. Die kleinste erreichbare spezifische Restunwucht liegt bei 0,5 gmm/kg – das entspricht einer Schwerpunkt-Exzentrität von nur noch 0,5 µm.

Zukunftssichere Lösung

Alle Bedien- und Funktionselemente der Tooldyneµicro sind für den Anwender leicht zugänglich; auch die transparente Schutzhaube lässt sich einfach handhaben. Auch die Arbeitshöhe des kompakten Auswuchtsystems wurde von Schenck RoTec nach neuesten ergonomischen Maßstäben gestaltet. Außerdem ist die Tooldyneµicro CE-zertifiziert und entspricht allen Vorgaben der Maschinenrichtlinie 2006/42/EGt. Die Schutzhaube erfüllt die strengen Kriterien der ISO 21940-23 Klasse C (Schutz gegen wegfliegende Teile). Weitere Informationen über das innovative Tooldyne-Konzept erhalten die Besucher der diesjährigen EMO in Hannover auf dem Messestand von Schenck RoTec in Halle 6.

Seit vielen Jahren zählt Schenck RoTec zu den Technologieführern in der Auswuchttechnik für Klein- und Kleinstrotoren, wie sie etwa in Miniaturmotoren, Dentalturbinen oder Uhrunruhen verbaut werden. Das Design, der Funktionsumfang und die Messtechnik der Tooldyneµicro legen davon Zeugnis ab. Werkzeughersteller, Zulieferer und Instandhalter können mit dieser Auswuchtmaschine auf lange Sicht mit den Qualitätsanforderungen der Mikrobearbeitung mithalten.
