Leichtbau-Planfräser zur HSC-Bearbeitung von Alu
Geringe Masse für einen geringen Energieaufwand

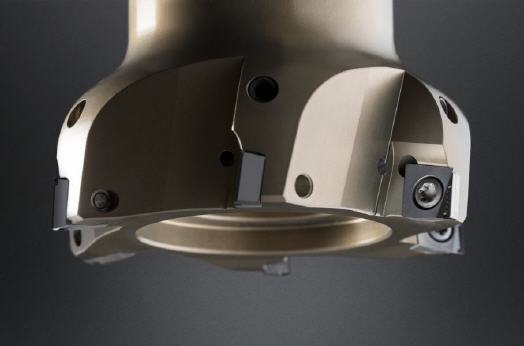

Horn erweitert das Leichtbau-Frässystem DTM um zwei neue Varianten. Die neuen Aufsteckfräser des Typs DTM.CX09 sind als Schruppwerkzeuge ausgelegt. Für Bearbeitungen mit hohen Schnitttiefen und geringeren Anforderungen an die zu erzeugende Oberfläche, bilden Sie eine kostengünstige Alternative zu den neuen justierbaren Schlichtausführungen dieses Werkzeugtyps. Der Planfräser zum Schlichten DTM.CX09.AL.F erweitert das bestehende Produktprogramm um einen einstellbaren Grundkörper. Der Planlauf lässt sich über ein Voreinstellgerät µm - genau einstellen.
Der Aluminiumgrundkörper der Trägerwerkzeuge bietet eine geringe Masse für einen geringen Energieaufwand bei Positiv- und Negativbeschleunigungen. Die verringerte Masse gegenüber dem Stahlfräser sorgt auch für schnellere Hochlauf- beziehungsweise Bremszeiten. Somit sind hochdynamische Prozesse möglich.
Um den Verschleiß am Grundkörper durch Spanschlag vorzubeugen ist er mit einer schützenden Hardcoat-Beschichtung versehen. Die Schneideinsätze sind in mehreren Diamantschneidstoffen und unterschiedlichen Geometrien ab Lager lieferbar. Das ermöglicht eine wirtschaftliche Alternative zu gelöteten Planfrässystemen. Die Spanformgeometrien senken das Spanvolumen und erhöhen die Prozesssicherheit.
Im Detail sind die Fräsgrundkörper in den Schneidkreisen von 40 mm bis 125 mm als Aufsteckfräser verfügbar. Die Zähnezahl reicht von vier bis acht effektive Schneiden. Alle Grundkörpervarianten sind mit einer inneren Kühlmittelzufuhr versehen. Das System dient zum HSC Fräsen bis zu einer Schnittgeschwindigkeit von maximal vc = 5.000 m/min. Der leichte Aluminiumgrundkörper des Werkzeugsystems schont die Spindel bei hohen Drehzahlen.
Die Diamant-Schneideinsätze sind als PKD und CVD-D verfügbar. Die PKD-Qualität PD75 dient als Allrounder in der Aluminiumbearbeitung. Das Substrat PD70 empfiehlt Horn für Legierungen mit einem hohen Anteil an Silizium. Für hoch abrasive Werkstoffe kommt das Substrat HD08 (CVD-D) zum Einsatz. Der CVD-D besteht zu 99,9 Prozent aus Diamant und bietet maximale Verschleißfestigkeit. Alle Schneidstoffvarianten sind je nach Einsatzzweck in verschiedenen Geometrien lieferbar.
Mehr Informationen zur Paul Horn GmbH
 |
Hartmetall-Werkzeugfabrik |
|
Paul Horn GmbH |
|
Horn-Straße 1 |
|
72072 Tübingen |
|
Telefon: 07071 7004-0 |
|
Fax: 07071 7289-3 |
|
E-Mail: info@de.horn-group.com |
|
www.horn-group.com/de |
