Effizienter Spindelbeschleuniger von Anca
Höhere Drehzahlen für Schleifscheiben
Werkzeugrohlinge für die spanende Bearbeitung stellen in ihrer Fertigung eine Herausforderung dar, je kleiner die Abmessungen werden. Denn dabei ergibt sich nicht nur die Schwierigkeit, die benötigten Nuten und andere Formen mit höchster Präzision in die filigranen PKD-Werkzeuge zu schleifen – auch die Frage nach der Effizienz steht dabei im Raum. Die kleineren Schleifscheiben müssen nämlich einiges mehr leisten, um mit den größeren Scheiben in punkto Wirtschaftlichkeit mithalten zu können. Damit das gelingt, bietet ANCA Europe einen Spindelbeschleuniger an, der sich einfach in die Hauptspindel jeder MX-, FX- und TX-Schleifmaschine integrieren lässt und so auch kleineren Schleifscheiben zum Turbo verhilft.
Eine Herausforderung beim Werkzeugschleifen ist es, die Schleifscheibe mit der richtigen Geschwindigkeit zu fahren. Denn ist diese zu schnell oder zu langsam, kann sich das negativ auf die Effizienz des Schleifprozesses auswirken. Da Zerspanwerkzeuge immer kleiner werden, steigt auch die Nachfrage nach Schleifscheiben in kleineren Abmessungen. Für den Einsatz der Scheiben bedeutet das: Je geringer der Scheibendurchmesser ist, desto mehr Umdrehungen muss die Schleifscheibe pro Minute machen, damit die Bearbeitungsgeschwindigkeit gleich bleibt.
Gewöhnliche Werkzeugschleifprozesse, wie etwa Gewindeschleifen, beginnen bei ca. 2.500 und gehen bis etwa 4.000 Umdrehungen pro Minute, je nach Scheibendurchmesser. Auf herkömmlichen ANCA-Schleifmaschinen sind diese Geschwindigkeiten mit gängigen Spindeln unproblematisch. Bei speziellen Schleifmethoden werden allerdings auch oftmals kleinere Schleifscheiben mit einem Durchmesser unter 10 mm benötigt. Bei diesen Durchmessern sollte allerdings mindestens eine Geschwindigkeit von 30 bis 40 U/min erreicht werden, um ein Mindestmaß an Effizienz während des Schleifvorgangs zu gewährleisten.

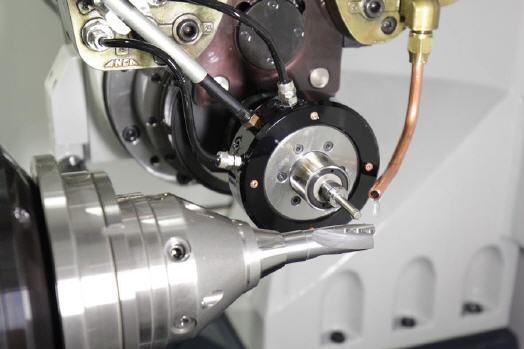

Für diese Fälle bietet ANCA nun den Spindelbeschleuniger an. Dabei handelt es sich um eine drehmomentstarke Getriebespindel, die von der Hauptspindel in der kompatiblen ANCA-Anlage angetrieben wird. Der Spindelbeschleuniger kann als optionales Zubehör in sämtlichen Maschinen der Reihen TX, FX und MX und mit ANCA-Software-Systemen verwendet werden. Dazu lässt sich ganz einfach ohne aufwändige Umrüst- oder Umbauarbeiten, direkt in das BigPlus- oder HSK-Konussystem der Hauptspindel integrieren und wie ein herkömmliches Scheibenpaket auswechseln. Zum Einspannen von Werkzeugen mit verschiedenen Schaftdurchmessern bietet ANCA die passenden Spannzangen von 1 bis 7 mm.
„Der spezielle Mechanismus des Spindelbeschleunigers erhöht die Drehzahl der Hauptspindel um den Faktor 7. Dadurch werden die Spindel und die eingesetzte Scheibe – im Gegensatz zu den bisher mit ANCA-Schleifscheiben erreichbaren, durchschnittlichen 10.000 – bis auf 42.000 Umdrehungen pro Minute beschleunigt“, so Jan Langfelder, Geschäftsführer der ANCA Europe GmbH. Dank des integrierten Spindelbeschleunigers ist es möglich, Nuten und Taschen in Werkzeugrohlinge in einer Aufspannung auf ein- und derselben Maschine einzubringen.
So sind Anwender nun in der Lage, Werkzeuge auch in kleinsten Abmessungen präzise zu schleifen, ohne dass die Effizienz beeinträchtigt wird. Zusätzlich kann ein Kühlmittelring mit vier Sprühdüsen angebracht werden. Das steigert zudem deutlich die Flexibilität des Zerspaners und erweitert seine Bearbeitungsmöglichkeiten. Für die Sicherheit während des Bearbeitungsprozesses kann der Spindelbeschleuniger in seiner Drehzahl so limitiert werden, dass sie nicht „überdreht“ und so den Schleifvorgang eventuell gefährden könnte.
Mehr Informationen zu Anca:
 |
ANCA Europe GmbH |
|
Im Technologiepark 15 |
|
69469 Weinheim |
|
Tel.: +49 6201 84 669 40 |
|
Fax: +49 6201 87 508 13 |
|
E-Mail: gerinfo@anca.com |
|
www.anca.com |
