Praktisches Haltesystem für Trageriemen

Rostfreier Riemenbügel zum schnellen Arretieren

Mit den Riemenbügeln und den passenden Aufnahmebuchsen hat die Erwin Halder KG ein praktisches Haltesystem umgesetzt, mit dem verschiedenste Teile schnell gelöst und wieder verbunden werden können. Ob in Industrie, Handwerk oder Hobby und Freizeit – die Einsatzmöglichkeiten sind fast unbegrenzt. Ein Paradebeispiel ist die Befestigung des Trageriemens an Jagd- und Sportwaffen, doch selbst für Taschen oder Koffer ist eine Verwendung denkbar.


Die Riemenbügel der Erwin Halder KG eignen sich hervorragend für Verbindungen, die regelmäßig gelöst werden müssen. So muss beispielsweise der Trageriemen für die Benutzung der Waffe auf einem Schießstand oder bei Wettkämpfen zwingend entfernt werden. Auf die herkömmliche Art und Weise ist dies oftmals aufwändig. Durch den Einsatz des Riemenbügels, dessen Funktionsweise auf dem bewährten Kugelsperrbolzen-Prinzip basiert, wird das Lösen der Verbindung von Trageriemen und Gewehrschaft jedoch zu einer einfachen Fingerübung.

Zum Lösen muss lediglich der Druckknopf des Bolzens gedrückt werden. Die Kugeln arretieren beim Loslassen des Knopfes selbsttätig und werden umgekehrt durch den Druck auf den Knopf entriegelt. So lässt sich der Riemenbügel beliebig oft einsetzen oder entfernen – und das wartungsfrei, geräuschlos und verliersicher.

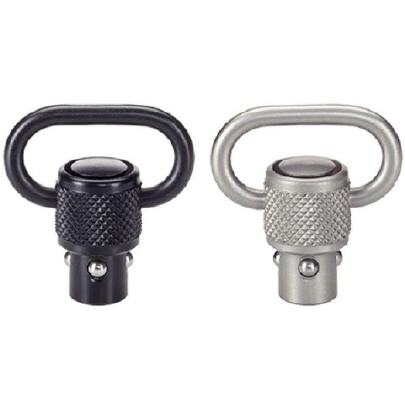

Der robuste Riemenbügel ist aus rostfreiem Stahl gefertigt. Die Standardausführung besitzt zudem einen Korrosionsschutz, der dem Riemenbügel die schwarze Farbe verleiht. Daneben ist auch eine unbeschichtete Variante erhältlich. Beide Varianten sind selbstverständlich auch für den Außeneinsatz geeignet.

Es gibt die Riemenbügel mit einem Bolzendurchmesser von 9,5 mm und einer Klemmlänge – also dem Abstand zwischen Kugel und Anschlagbund – von 1 mm und neu auch von 1,5 mm. Eine kleinere Variante mit einem Bolzendurchmesser von 6 mm steht kurz vor der Marktreife. Standardmäßig bietet die Erwin Halder KG die Riemenbügel für zwei maximale Riemenbreiten an: Bei einer maximalen Breite von 23 mm kann der Bügel mit 1,2 kN belastet werden bei 40 mm mit 2,0 kN.

Die Aufnahmebuchsen – ebenfalls hergestellt aus rostfreiem Stahl geschwärzt oder blank – sind die Gegenstücke zu den Riemenbügeln. Sie werden in das zu verbindende Teil, etwa das Schaftholz, eingepasst. Die Erwin Halder KG bietet davon Varianten mit vier Rastpunkten im Abstand von je 90° für die Montage in Holz und in Kunststoff. Für Holz gibt es zusätzliche Aufnahmebuchsen, die im arretierten Zustand eine stufenlose Drehung um 360° zulassen. Das gesamte Haltesystem gewährleistet auch nach Betätigen stets festen Halt.



Mehr Informationen zur Erwin Halder KG:

Kontakt  Herstellerinfo
Erwin Halder KG
Erwin-Halder-Str. 5-9
88480 Achstetten-Bronnen
Tel.: +49 7392 7009-0
Fax: +49 7392 7009-160
E-Mail: info@halder.de
www.halder.de
