Flexibel und doch steif

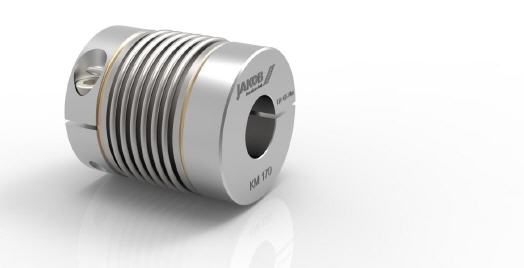

Metallbalgkupplung von Jakob

Die Metallbalgkupplung Reihe KM mit 6-welligem Balg von JAKOB Antriebstechnik, als eine bewährte und kostengünstige Standardbaureihe, ist wie alle Metallbalgkupplungen in axialer, winkeliger und radialer Richtung flexibel, aber in Drehrichtung steif. Aber dennoch gibt es im Marktangebot dieser Kupplung technisch interessante Unterschiede. Sei es in der Balgauswahl oder sei es in der Balg-Nabe-, Balg-Welle-Verbindung.


JAKOB Antriebstechnik verwendet für seine Metallbalgkupplungen ausschließlich dünnwandige, mehrlagige Bälge aus zertifizierten Edelstahlblechen. Sie verleihen der Kupplung eine hohe Drehfedersteifigkeit. Diese Eigenschaft stellt eine hohe Positionier- und Rundlaufgenauigkeit auch unter schwierigen Bedingungen sicher und garantiert eine absolut spielfreie Drehmomentübertragung zwischen An- und Abtriebswelle.

Ein weiterer Vorteil der mehrlagigen Balgausführung ist die Aufnahmefähigkeit großer Wellenverlagerungen bei gleichzeitig kleinen Rückstellkräften. Das bedeutet ein Plus an Zuverlässigkeit, Betriebssicherheit und Lebensdauer.

Die Klemmnabe ist aus hochfestem Aluminium um ein möglichst geringes Massenträgheitsmoment zu erreichen. Die Naben sind ausgestattet mit dem innovativen und servicefreundlichen Easy-Clamp-System. Es garantiert ein einfaches, mit genügendem Passungsspiel versehenes Aufschieben. Eine einzige, radial leicht zugängliche Schraube pro Nabe sorgt für die zur Drehmomentübertragung notwendige Vorspannkraft. Durch diese einfache, aber sehr zuverlässige Verbindung können die Kupplungen, auch bei schwierigen Einbauverhältnissen, mit wenigen Handgriffen montiert werden.

Die Balg-Nabe Verbindung erfolgt durch das optimale und spielfreie Bördel-Einpressverfahren. Im Gegensatz zu Klebeverbindungen ist dieses Fügeverfahren bei kritischen Betriebsbedingungen (-40°C bis +300°C, Chemikalien) absolut unbegrenzt Dauerfest und das Übertragungsmoment jeder einzelnen Balglage wird sicher in die Nabe eingeleitet.Metallbalgkupplungen der Type KM sind von einem Nennmoment von 0,4 bis 1800 Nm erhältlich.
