Jenoptiks Idee zur präzisen 3D-Metallbearbeitung

Schneiden und Schweißen per Roboter

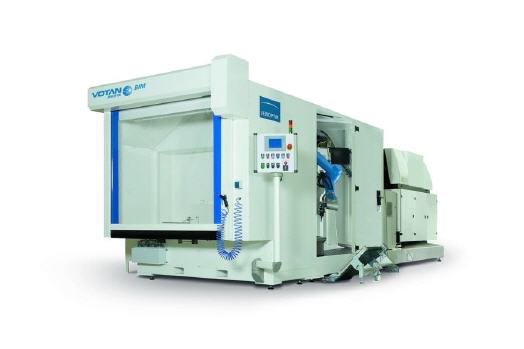

Die roboterbasierte Lasermaschine JENOPTIK-VOTAN BIM ist eine hochflexible, schnelle und kosteneffektive Lösung zur Bearbeitung von Metallen. Darauf setzen unter anderem verschiedene Unternehmen im Automobilbereich, bei denen diese Jenoptik-Technologie bereits qualifiziert wurde.


Das Herzstück der Laserschneidanlage JENOPTIK-VOTAN BIM ist ein Laserroboterarm, in den die Laserstrahlführung direkt integriert ist. Die Lasereinkopplung erfolgt über den Roboterfuß, sodass die Transportfaser nicht im Raum mitbewegt werden muss. Dadurch werden nicht nur die Kosten für Wartung und Erneuerung minimiert, sondern auch für die Anlage selbst. Durch den kleinen und nur fünf Kilogramm leichten Laserschneidkopf sind selbst engste Stellen leicht zugänglich.

Dies ist außerdem die Voraussetzung dafür, dass die hohe Bahngenauigkeit und die sehr hohe Dynamik des Systems erreicht werden können, die für die 3D-Bearbeitung erforderlich sind. Mit einer Wiederholgenauigkeit von ±50 μm ist die Lasermaschine von Jenoptik eine der präzisesten ihrer Klasse. Darüber hinaus sind die Achsenbewegungen des Laserarms von Jenoptik bis zu 60 Prozent schneller als die derzeitigen Standards und erlauben damit eine deutlich kürzere Taktzeit im Vergleich zu anderen Robotersystemen.

Ein Schwerpunkt bei der stetigen Weiterentwicklung der JENOPTIK-VOTAN BIM ist die Steigerung des Durchsatzes bei gleichzeitiger Minimierung der Anlagengröße. Dadurch soll die Integration in Fertigungslinien oder kombinierte Bearbeitungseinheiten, wie beispielsweise Schneid-/Schweißanlagen, vereinfacht werden. Die Komponenten der JENOPTIK-VOTAN BIM sind modular aufgebaut, sodass sie entsprechend der Bearbeitungsaufgabe flexibel im Raum angeordnet werden können.

Sie können alternativ auch auf einer Plattform von etwa 12 qm montiert werden, die den Roboter, Laser, Schaltschrank sowie einen Drehtisch umfasst, der manövrierbare Abläufe und durchgängiges Schneiden unterstützt. Die JENOPTIK-VOTAN BIM kann daher einfach mittels eines Gabelstaplers transportiert und aufgestellt werden, wodurch die Installationszeit minimiert wird.

Um für die verschiedensten Applikationen ein optimales Ergebnis zu erreichen, bietet Jenoptik neben der kompakten Einzelanlage JENOPTIK-VOTAN BIM auch weitere Anlagenvarianten auf der Basis des Robotermoduls BIM an, das eine offene Schnittstelle zur Integration in ein Gesamt-anlagenkonzept besitzt. Mögliche Varianten sind eine Anlage mit Bestückungsroboter, der ein 3D-geformtes Rohr oder Bauteil in geeigneter Weise vor den Bearbeitungsroboter hält, sowie ein Multi-Robotersystem.

Dieses ermöglicht es, auf kleinstem Raum ein hochproduktives Bearbeitungssystem mit mehreren Robotern zu errichten, die parallel an einem Bauteil arbeiten und somit höchste Flexibilität und Leistungsverbesserung bieten.

Eingesetzt wird die Lasermaschine JENOPTIK-VOTAN BIM vor allem in der Automobilindustrie, um hochkomplexe 3D-Karosserie- und Konstruktionsteile sowie hydrogeformte Rohre, zum Beispiel für Abgasanlagen, präzise und schnell zu schneiden. Die Hersteller können außerdem großen Nutzen aus der dynamischen Fähigkeit der Maschine ziehen, die das Laserschneiden von Konturen und funktionalen Löchern in sogenannter weißer Ware, in Tanks und Behältern erleichtert.
