LVDs Pullmax-Serie noch leistungsfähiger

Umformen, Biegen, Werkzeugrotation

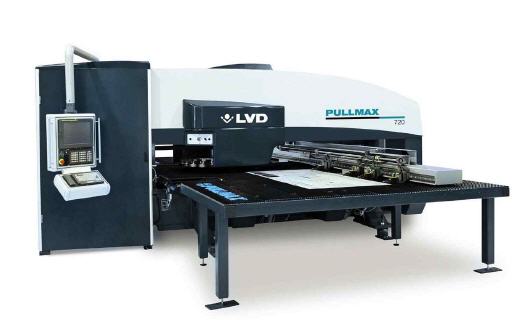

Die LVD Company n.v. bietet bei Stanzmaschinen die Pullmax-Serie an, einschließlich der Modelle 520, 530, 720 und 730 von LVD-Pullmax. Die Maschinen der Pullmax-Serie ermöglichen kosteneffektives Stanzen, Umformen, Markieren, Biegen und Gewindebohren.


Ein leistungsstarker, hydraulischer Pressenantrieb, kombiniert mit schnellen Tischbeschleunigungen und hohen Stoßfrequenzen, steigert die Produktivität und senkt die Stückkosten in der Prototypproduktion sowie bei kurzen und langen Produktionsdurchläufen.

Stanzmaschinen der Pullmax-Serie bearbeiten ohne nachzusetzen Werkstücke von bis zu 1.500 x 3.000 mm, bei Materialstärken bis zu 8 mm.

75 MM UMFORMUNG

Dank der hochentwickelten Steuerungs-Software verfügen die Stanzmaschinen der Pullmax-Serie über einzigartige Fähigkeiten zur Umformung. Flanschlängen bis zu 75 mm können in jedem programmierten Winkel geformt werden. Flansche, die nicht in einem 0 oder 90 Grad Winkel zum Blech hin ausgerichtet sind, können durch die OptiBend-Funktion mit der 360 Grad Kopf-Rotation gebogen werden.

Aussparungen, Lamellen und Versenkungen werden präzise gefertigt und Biegungen können sowohl nach innen wie nach außen durchgeführt werden.

RUNDUMDREHUNG WERKZEUG

Für eine restlose Flexibilität erlaubt die Rundumdrehung der Werkzeuge jedes einzelne Werkzeug um volle 360 Grad zu drehen. Alle 20 Werkzeugstationen sind so ausgeführt, dass sie jede Werkzeuggröße bis zu einem maximalen Werkzeugdurchmesser von 90 mm aufnehmen können. Jedes Werkzeug kann an jeder Stelle des Blechs eingesetzt werden.

Durch die Ergänzung mit indexierbaren Multiwerkzeugen in fünf- oder zehn-Stationen Konfigurationen, kann die Werkzeuggesamtkapazität erweitert werden. Das für die Pullmax-Modelle 720 und 730 angebotene optionale erweiterte Werkzeugmagazin stellt 40 zusätzliche Werkzeugstationen zur Verfügung, zur weiteren Reduzierung der Rüstzeit sowie der Werkzeugumstellung.

OPTIONEN ZUR AUTOMATION

Automatisierte Umschlagsoptionen ermöglichen einen unbemannten Maschinenbetrieb, 24 Stunden täglich, 7 Tage in der Woche. Die Pullmax-Modelle 520, 530, 720 und 730 können mit einer Teilebeladung/-entladung, Teileaufnahme und Teilesortierung bestückt werden.

Eine standardmäßige 505 x 525 mm große Teilerutsche entlädt zügig kleinere Werkstücke. Das Kompaktautomations-System lädt großflächige Rohlinge auf die Stanzmaschine und entnimmt, sortiert und stapelt präzise fertige Teile und Restgitter, einschließlich geformter Teile bis zu 1.500 x 3.000 mm.
