Kompakte Bauform bringt Arbeitsraumgewinn

ROMAI-Winkelkopf als Problemlöser

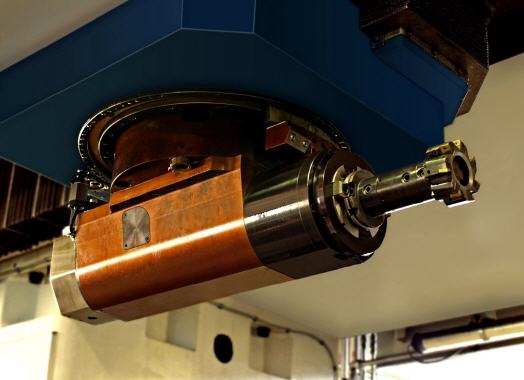

Ausgestattet mit Winkelköpfen bearbeiten Portal-Bearbeitungszentren der MCR-Baureihe von BURKHARDT+WEBER große Bauteile vertikal und allseitig horizontal in einer Aufspannung. Für eine MCR 4400, die der traditionsreiche Reutlinger Werkzeugmaschinenhersteller in der eigenen Fertigung nutzt, hat ROMAI einen besonders kompakten Winkelkopf gebaut, um Arbeitsraum zu gewinnen, sprich größere Bauteile bearbeiten zu können. Der Winkelkopf ist automatisch einwechselbar und erfüllt unter anderem mit automatischem Werkzeugwechsel die Funktionen einer Hauptspindel.


Die Burkhardt+Weber Fertigungssysteme GmbH stellt seit 1888 in Reutlingen groß dimensionierte Bearbeitungszentren und Sondermaschinen für anspruchsvolle Fertigungsaufgaben in allen Branchen her. Das heute zur italienischen Riello-Gruppe gehörende Unternehmen ist focusiert auf leistungsstarke und hochgenaue Maschinen zur Bearbeitung von Stahl- und Gussbauteilen mit bis zu 40 Tonnen Nutzlast. BURKHARDT+WEBER Maschinen zählen zu den größten Bearbeitungszentren für die zerspanende Fertigung.

Bewährte Vertreter in diesem Segment sind die Maschinen der MCR-Baureihe. Sie lösen perfekt kundenspezifische Aufgaben, bei denen Schwerstzerspanung mit besten Dämpfungseigenschaften, gepaart mit hochgenauer Feinbearbeitung, gefordert ist. „Um die hohe Qualität und Leistungsfähigkeit unserer Maschinen zu gewährleisten, stellen wir alle Kernbauteile der Bearbeitungszentren im eigenen Werk her“, erzählt Betriebsleiter Ernst Knecht.

Dafür wird unter anderem eine MCR 4400 eingesetzt, auf der besonders große und komplexe Komponenten wie Maschinengestelle bearbeitet werden. „Weil diese Bauteile im Lauf der Jahre immer größer wurden, entstand die Notwendigkeit, die zur flexiblen Rundumbearbeitung eingesetzten Winkelköpfe gegen einen kompakteren Winkelkopf auszutauschen“, ergänzt Knecht, der damit merklich Arbeitsraum gewonnen hat. Zuerst war der Winkelkopf noch kompakter, musste aber aufgrund einer Störkontur sogar verlängert werden.

Die MCR 4400 ist mit einem modularen, hochflexiblen BURKHARDT+WEBER Werkzeugmagazin ausgestattet, das komplett bestückt 570 Werkzeuge aufnimmt. „Folglich wollten wir auch den neuen Winkelkopf automatisch austauschbar und natürlich auch für einen automatischen Werkzeugwechsel ausgerüstet haben“, erklärt Knecht, die an ROMAI gestellten Anforderungen. Mit ROMAI, als Hersteller für kundenspezifische Präzisionsvorsatzgetriebe verbindet BURKHARDT+WEBER eine jahrzente lange Zusammenarbeit, in der eine ganze Reihe von Winkelköpfen für den eigenen Bedarf sowie für Kundenapplikationen realisiert wurden.

„Der neue Winkelkopf für unsere MCR 4400 gehört ohne Zweifel zu den Meisterleistungen“, attestiert Knecht angesichts der gestellten Anforderungen. Schon die Realisierung des Drehmomentes von 1.000 Nm in Verbindung mit einer An-, bzw. Abtriebsdrehzahl von 2.000 U/min, ist in dieser Kompaktheit eine Herausforderung. Hinzu kommt die Integration der automatischen hydraulischen Werkzeugspannung mit Spannüberwachung für die Endlagen und die innere Kühlmittelzufuhr mit Kühlmittelanschluss bis 70 bar. Außerdem ist noch ein Pneumatikanschluss installiert, für die Blasluft zum Ausblasen der Werkzeugspannung, um einen störungsfreien Werkzeugwechsel zu gewährleisten.

„Im Wesentlichen ist die kompakte Ausführung durch die neuen konstruktiven Merkmale in den Bereichen der Spindellagerungen und der Verzahnungsbauteile möglich, die wir im Zuge der Entwicklung unserer NXT-Generation Winkelköpfe realisiert haben“, verrät Mathias Maier, geschäftsführender Gesellschafter von ROMAI.

In seiner Komplexität bringt der neue Winkelkopf als Vorsatzspindel die Funktionen der vertikalen Hauptspindel in die horizontale Bearbeitung. Mit seiner Leistungsfähigkeit kann BURKHARDT+WEBER vom Fräsen über das Gewinden bis hin zum Ausspindeln von Passungen alle spanenden Bearbeitungen ausführen.



Mehr Informationen zur ROMAI Robert Maier GmbH:

Kontakt  Herstellerinfo
ROMAI Robert Maier GmbH
Florianstraße 22
71665 Vaihingen/Enz-Horrheim
Telefon +49 (0) 7042/8321-0
Telefax +49 (0) 7042/8321-22
E-Mail: info@romai.de
www.romai.de
