Schwebende Kugeln

Luftlager sorgen für eine reibungsfreie Führung

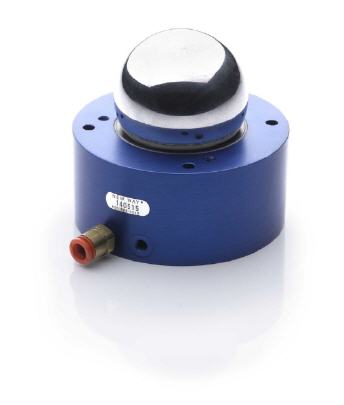

IBS Precision Engineering – Spezialist für Präzisionsmesstechnik – stellt sphärische Luftlager vor und erweitert damit das Programm der bewährten rechteckigen und runden Flachluftlagern aus speziellem porösem Material. Die neuen kugelförmigen Luftlager können für die Führung auf Kugeln gelagerter Bauteile eingesetzt werden. Der Vorteil liegt in der berührungslosen und damit auch reibungsfreien Lagerung, die störende Einflussfaktoren bei Messungen vermeidet. Neben der Reibung werden auch alle über feste Körper übertragene Bewegungen wie Vibrationen und Schallwellen von dem gelagerten Objekt isoliert. Das Ergebnis ist eine bisher kaum erreichbare Genauigkeit und Wiederholbarkeit in der Messtechnik.


In nahezu jedem Bereich, in dem eine hohe Genauigkeit in Fertigung und Messung bei gleichzeitig äußerst hoher Systemgeschwindigkeit erforderlich ist, findet der Anwender mit den NEW WAY-Luftlagern eine ideale Lösung. Die Einsatzgebiete für die neuen sphärischen Luftlager finden sich deshalb überall dort, wo Präzision die oberste Maßgabe ist. In der Luft- und Raumfahrttechnik werden die Lager für die Satelliten-Lageregelung und zur Simulation der Schwerelosigkeit für das Testen von Satelliten eingesetzt. Andere Anwendungsbereiche sind mehrdimensionale Überwachungen, Fluglagekontrolle, der Einsatz in Flugsimulatoren, Laserablenksystemen oder Hochpräzisionsspindeln. Auch für moderne Scanner-Systeme wird die sphärische Luftlagertechnik eingesetzt.

Die Flughöhe der Kugeln von circa fünf Mikrometern wird durch Druckluft mit 4,1 bar gewährleistet. Für manche Anwendungen ist es nötig, zusätzlich eine Vorspannung in das Lager einzubringen. Dies ist durch das frontseitige Aufbringen eines Vakuums möglich. Die sphärischen Luftlager sind mit einem Durchmesser zwischen 25 und 200 mm lieferbar, die Durchmesser der zu lagernden Kugeln können zwischen 25 mm und 1000 mm betragen. Baugrößenabhängig sind Traglasten zwischen 49 N und 6672 N realisierbar. Die Steifigkeit liegt dabei zwischen 18 und 700 N/μm.

Die Lager selbst bestehen aus einem festen aber porösen Material. Die Druckluft durchdringt dieses Material und tritt auf der Innenseite des Lagers durch Millionen winzig kleiner Löcher aus. Die Konstruktion des Lagers gewährleistet dabei eine absolut gleichförmige Verteilung der Druckluft auf der Oberfläche und somit eine einheitliche Kraftverteilung auf die Kugelform. Das bei NEW WAY Luftlagern eingesetzte poröse Material bietet zusätzliche Vorteile gegenüber herkömmlichen Düsen-Luftlagern wie geringere Störanfälligkeit, höhere Dämpfung und Bruchfestigkeit und einen deutlich geringeren Luftverbrauch. Die berührungslose Luftlagertechnik stellt den neuesten Schritt in der Entwicklung der Lagertechnik dar.



Mehr Informationen zur IBS Deutschland GmbH:

Kontakt  Herstellerinfo
IBS Precision Engineering Deutschland GmbH
Leitzstraße 45
70469 Stuttgart
Telephone: +49 (0)711 490 66 230
Fax: +49 (0)711 490 66 232
E-Mail: info@ibspe.de
www.ibspe.de
