Kompletter Drehfutterwechsel unter drei Minuten

Exzellente Wiederholgenauigkeit garantiert

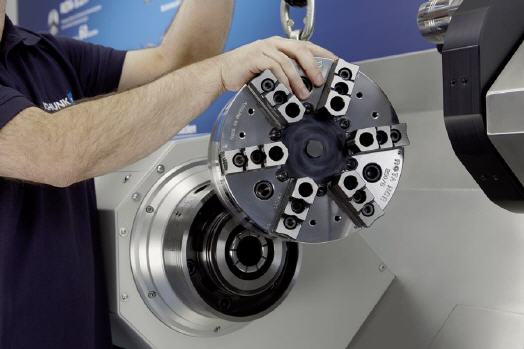

Einen rasanten Drehfutterwechsel unter drei Minuten ermöglicht das patentierte Futterschnellwechselsystem ›Rota FSW‹ von Schunk.


Statt über Befestigungsschrauben und einen Zugrohradapter lässt sich ROTA FSW mithilfe einer einzigen Spannschraube prozesssicher lösen und verriegeln. Über einen Flexadapter wird das Zugrohr der Drehmaschine automatisch mit dem Drehfutter verbunden und dank patentiertem Flexkegel hochgenau zentriert. Ein patentierter Eil- und Krafthub gewährleistet enorme Einzugskräfte, eine optimale Plananlage und eine maximale Steifigkeit der Verbindung. Die Verriegelung erfolgt formschlüssig und ist selbsthemmend. Um Bedienfehler auszuschließen, informiert eine Anzeige kontinuierlich über den jeweiligen Verriegelungszustand.

Vielseitig nutzbar

Das SCHUNK Schnellwechselsystem kann an fast allen Drehmaschinen nachgerüstet werden. Es eignet sich sowohl für Hand- als auch für Kraftspannfutter. Deren Betätigungskraft und maximale Drehzahl bleiben in vollem Umfang erhalten. Aufgrund der geringen Bauhöhe sind die Einschränkungen beim Bauraum minimal. Mit seiner großen Durchgangsbohrung ist das SCHUNK ROTA FSW auch für den Einsatz in modernen Drehzentren geeignet. Bereits vorhandene Spannmittel lassen sich mit geringem Aufwand an das System anpassen und weiterverwenden. Das SCHUNK Futterschnellwechselsystem gibt es in drei Baugrößen für Drehfutterdurchmesser bis 260 mm, von 315 bis 400 mm bzw. 400 bis 630 mm.



Mehr Informationen zur SCHUNK GmbH & Co. KG:

Kontakt  Herstellerinfo
SCHUNK GmbH & Co. KG
Bahnhofstr. 106 - 134
74348 Lauffen/Neckar
Tel. +49-7133-103-0
Fax +49-7133-103-2399
E-Mail: info@de.schunk.com
www.schunk.de
