Ideal für vielfältige Messaufgaben

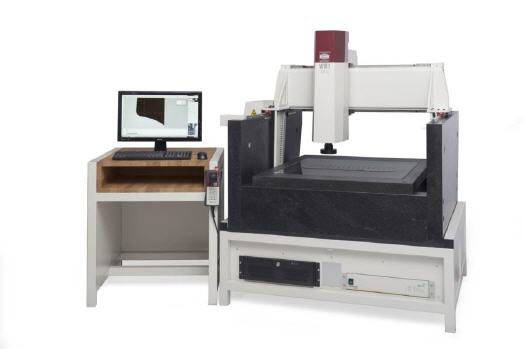

Serie ›WM1 G‹ von Schneider Messtechnik

Das Unternehmen Dr. Heinrich Schneider Messtechnik hat mit der Serie ›WM1 G‹ eine für jedes Budget passend konfigurierbare, präzise Messmaschine im Portfolio, die die erfolgreiche WM1-Serie nach oben abrundet.


Die Gantry-Version kombiniert die bewährte Technik der WM1-Serie mit einer großflächigen Messmaschine. Im Fokus stehen dabei natürlich die Kundenbedürfnisse – flexible Anpassung an die individuellen Vorgaben, ergonomische Bauform für eine einfache Bedienung sowie klare Kostenstrukturen für ein bezahlbares Investment.

Komplettiert wird das Paket durch die leistungsstarke 3D Mess- und Auswertesoftware SAPHIR, mit der sich komplexe Aufgaben einfach und intuitiv lösen lassen. Die klar strukturierte 3D Mess- und Auswertesoftware wurde für den Multisensoreinsatz konzipiert, so dass sie alle in der Maschine einsetzbaren Messtaster ansteuern und einsetzen kann. Hier spielt SAPHIR auch ihre große Stärke aus: Egal, für welche weitere Geräteserie sich der Anwender auch entscheidet, und ganz gleich, ob flache, kubische oder rotationssymmetrische Werkstücke zu messen sind – zum Einsatz kommt immer dieselbe Software als Schaltzentrale für die Qualitätssicherung.

In diesem Rahmen empfiehlt sich die Serie WM1 G insbesondere für das Messen von großflächigen Stanzteilen, Frästeilen, Kunststoffteilen, Gummiteilen und Platinen. Gerade bei diesen Messaufgaben kann die präzise Messmaschine mit integrierter Bildverarbeitung die Vorteile ihrer eigensteifen Granitkonstruktion in kompakter und ergonomischer Bauform ausspielen. Zumal die WM1 G mit Features wie u.a. 3-Achsen-CNC-Steuerung, hochauflösender CCD-Matrixkamera, telezentrischem Festobjektiv mit 1,5-facher Vergrößerung, LED-Ringlicht als Auflichtbeleuchtung, Diodenlaser als Positionierhilfe, Joystick mit Achsanwahl und Geschwindigkeitsregelung, 21,5“ TFT-Flachbildschirm sowie Farb-Tintenstrahldrucker bereits in der Basiskonfiguration voll einsatzfähig ist.

Wie bereits die im Markt etablierten Geräte der Serie WM1, bietet die Baureihe WM1 G ebenfalls maßgeschneiderte Lösungen, die flexibel an die Anforderungen des Kunden angepasst werden können. Nicht zuletzt durch Optionen für ganz spezielle Messaufgaben wie dem taktilen Taster TP 200, dem motorischen Zoomobjektiv (0,58 x -7 x, 8 Stufen, inklusive koaxialer Auflichtbeleuchtung), dem 4-Stufen Zoomobjektiv mit Bildfenster bis zu 65 x 55 mm sowie Festobjektiven mit großem Bildfeld.



Mehr Informationen zur Schneider Messtechnik:

Kontakt  Herstellerinfo
Dr. Heinrich Schneider Messtechnik GmbH
Rotlay-Mühle
55545 Bad Kreuznach
Tel.: +49 (0) 671/291-02
Fax: +49 (0) 671/291-200
E-Mail: info(at)dr-schneider.de
www.dr-schneider.de
