Schnell zur hochwertigen Vorrichtung

Modulares System ›V70‹ macht es möglich

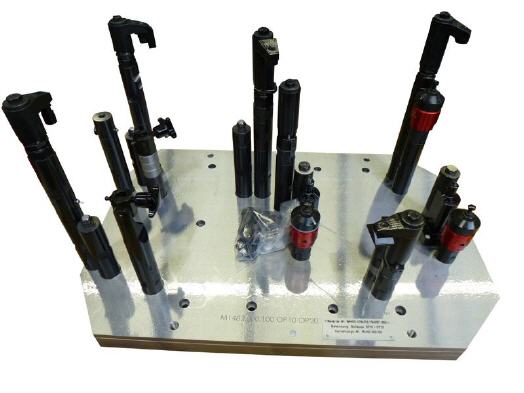

Eine wirtschaftliche und präzise Fertigung ist nur mit einer zuverlässigen Werkstückspannung möglich. Das Mattner Ingenieur Büro steht zahlreichen Unternehmen mit der Konstruktion von hochwertigen Vorrichtungen zur Seite. Für flexible Lösungen mit hoher Qualität arbeitet das Büro eng mit der Erwin Halder KG zusammen.


Vorrichtungsbau, Sondermaschinenbau, Transferstraßen und Produktionsanlagen sind das Spezialgebiet des Mattner Ingenieur Büros (MIB) aus Ludwigsburg. Die Experten können dabei auf 30 Jahre Erfahrung in der Konstruktion zurückgreifen. Im mechanischen Vorrichtungsbau setzt Mattner auf Spannmittel der Erwin Halder KG. „Durch das große Sortiment und die hohe Lagerhaltigkeit sind die Halder-Spannmittel und Normalien unsere erste Wahl bei mechanischen Spannvorrichtungen“, so Stefan Mattner, Inhaber des Mattner Ingenieur Büros.

Wenn es schnell gehen muss – modulares Vorrichtungssystem V70

In der Serienfertigung sind eigens für bestimmte Werkstücke konstruierte Vorrichtungen die erste Wahl, um die zu bearbeitenden Bauteile sicher zu spannen und eine hohe Wiederholgenauigkeit zu erreichen. Wenn eine solche Vorrichtung jedoch ausfällt, kann die Produktion beeinträchtigt sein oder sogar zum Stillstand kommen. Das heißt, hier muss sehr schnell eine Lösung gefunden werden. Dazu Stefan Mattner: „Gerade in diesen Fällen haben wir sehr gute Erfahrungen mit dem modularen Vorrichtungssystem V70 von Halder gemacht. Das Nutsystem ermöglicht einen raschen Aufbau der Vorrichtung innerhalb weniger Stunden. So können wir in kürzester Zeit eine zuverlässige Ersatzvorrichtung konstruieren, die für höchste Präzision und Qualität sorgt. Auch für Anlaufserien, Prototypen und kleinere Stückzahlen ist das modulare Vorrichtungssystem V70 hervorragend geeignet.“

Das Nutsystem V70 basiert auf Grundplatten im Rastermaß 70 mm. Vorrichtungsteile können damit gleichzeitig positioniert und gespannt werden, was einen schnellen Aufbau ermöglicht. Das Vorrichtungssystem V70 ist durch formschlüssiges Fixieren und große Flexibilität besonders für die Bearbeitung komplexer Werkstücke geeignet. Im Gegensatz zu Lochsystemen können in den Kreuznuten die Vorrichtungsteile flexibel und schnell positioniert werden.

Umfangreiches Sortiment ab Lager

Die Grundplatten des Vorrichtungssystems V70 mit Nuten in Qualität H7 sind ab Lager in verschiedenen Abmessungen erhältlich. Die Erwin Halder KG garantiert dabei Lagetoleranzen, Parallelität und eine Winkelgenauigkeit von ± 0,01 mm. Auf Anfrage sind auch Sonderausführungen möglich.

Die Ausrichtung der Grundplatte auf dem Maschinentisch erfolgt mittels Passbohrungen mit Qualität H6 und/oder Zentriernut. Verschiedene Aufspannkörper, Nutenspannwinkel, Spannleisten, Anschläge, Stückwinkel, Spannstöcke mit beweglichen oder festen Backen, Aufnahmen, Prismen und viele weitere Aufbauelemente sorgen für fast unbegrenzte Einsatzmöglichkeiten.



Mehr Informationen zur Erwin Halder KG:

Kontakt  Herstellerinfo
Erwin Halder KG
Erwin-Halder-Str. 5-9
88480 Achstetten-Bronnen
Tel.: +49 7392 7009-0
Fax: +49 7392 7009-160
E-Mail: info@halder.de
www.halder.de
