Emka optimiert Klimadichtung

Lösung für 150 Rahmengrößen entwickelt

Luftbehandlungssysteme sorgen für eine gradgenaue Kühlung und ein exaktes Einhalten der Luftfeuchtigkeit in geschlossenen Räumen. Um einen energieeffizienten Betrieb solcher Anlagen zu ermöglichen, muss ein Dichtungsprofil vor allem den Luftaustritt verhindern. Mit dem Klimaanlagenhersteller DencoHappel hat EMKA eine Lösung entwickelt, die RLT-Geräte dicht verschließt und gleichzeitig Pfeifgeräusche verhindert. Zudem deckt das als U-Rahmen eingesetzte Dichtprofilsystem 150 verschiedene Rahmengrößen ab, was einen verkürzten Montageprozess und zusätzliche Kosteneinsparungen mit sich bringt.


DencoHappel gehört zu den Technologieführern im Bereich der Luft-, Klima- und Filtertechnik sowie in der Prozessluftkühlung. Bei der Herstellung seiner Klimaanlagen verwendete das in Herne ansässige Unternehmen bislang Dichtungen, die umlaufend im Türblatt montiert waren. Diese dichteten das System ab, verursachten bei laufendem Betrieb jedoch teils laute Pfeifgeräusche und brachten bei der Montage einen erheblichen Zeitaufwand mit sich.

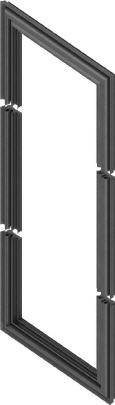

Auf der Suche nach einer besseren Lösung für die Abdichtung von 150 unterschiedlich großen Türen und Klappen, wandte sich DencoHappel an EMKA. Die Experten des Komplettanbieters für Verschlusstechnik entwickelten daraufhin ein Dichtprofilsystem, das für alle vorgegebenen Baugrößen sämtliche Anforderungen hinsichtlich Dichtheit und Montage erfüllt. Um der logistischen Anforderung, 150 verschiedenen Rahmengrößen abzudecken, gerecht zu werden, setzten die EMKA-Experten eine Dichtung ein, die aus zwei U-Rahmen mit jeweils zwei vulkanisierten Ecken besteht.

Die gesamte Palette von Türgrößen wird so durch 18 unterschiedlich breite U-Rahmen abgedeckt. Nur die Länge der Rahmen wird den verschiedenen Türhöhen angepasst. Somit ist auch der Sitz der Dichtung in den Ecken perfekt. Dadurch wird der Einbau erheblich erleichtert und es sind keine aufwändigen Stanz- und Ablängvorgänge mehr notwendig.

Mit der neuen EMKA-Lösung steht DencoHappel ein Dichtprofilsystem zur Verfügung, das sich, neben den erfüllten technischen Anforderungen, effektiver verarbeiten lässt und eine erhebliche Zeiteinsparung im Montageprozess mit sich bringt. Bei der Entwicklung berücksichtigte EMKA zudem die Richtlinie VDI 6022 für Raumlufttechnik und -qualität. Ziel der Richtlinie ist die Schaffung von gesundheitlich zuträglicher Atemluft in Gebäuden.
