Elektrische Antriebssysteme und "Smart Factory"

Emag auf der EMO

Elektromobilität und Industrie 4.0 – diese wichtigen industriellen Megatrends unserer Zeit prägen den Messestand der Emag-Gruppe auf der EMO. Die Maschinenbauer demonstrieren dabei ihre Rolle als „Möglichmacher“ für den technologischen Wandel: Bereits heute verfügen sie über Komplettlösungen, mit denen sich zentrale Bauteile von elektrischen Antriebssystemen effizient produzieren lassen.

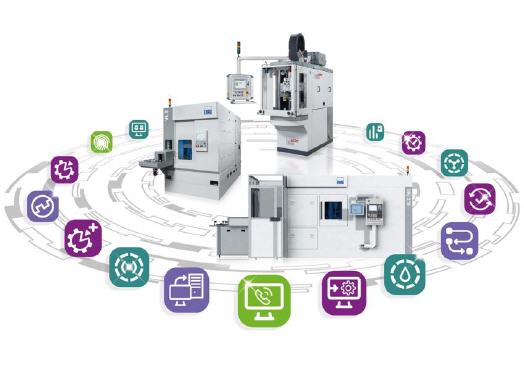

Das Ziel ist eine ganzheitlich steuerbare, vorhersagbare und überwachte Produktion – so könnte man die Botschaft des Industrie-4.0-Auftritts von EMAG auf der EMO umreißen. Die Produktionsdaten der Maschinen bieten dabei viele Möglichkeiten, um zentrale Prozesse mithilfe von passgenauen Software-Tools zu perfektionieren: Mit „MultiMachineMonitor“ ist es zum Beispiel möglich, verschiedene Maschinen von zentraler Stelle aus per Tablet oder PC zu kontrollieren und ihre Produktion zu perfektionieren.

Die Software „EC Data“ garantiert, dass der Herstellungsprozess eines Werkstücks jederzeit zurückzuverfolgen ist. Und „MachineStatus“ bietet eine detaillierte Analyse der Maschine und der Werkzeuge im Einsatz. „Wir zeigen auf der EMO noch weitere Lösungen und machen deutlich, wie wirkungsmächtig diese Ansätze im Zusammenspiel sind“, erklärt Rainer Seitz, Leiter Softwareentwicklung & IoT bei EMAG. „Auf der anderen Seite legen wir sehr viel Wert darauf, diese Tools zu vereinheitlichen. Der Kunde soll die Module schnell erfassen und verstehen können. Die Usability wird so deutlich einfacher. Genau dieses Thema ist ein Schwerpunkt unserer Präsentation.“

E-Revolution in der Produktion vorantreiben

Der zweite EMO-Schwerpunkt weist auf ähnliche Weise in die industrielle Zukunft, denn mit EMAG Lösungen lassen sich zahlreiche Bauteile für Hybrid- oder rein elektrische Antriebssysteme effizient produzieren – von Rotoren über komplexe Differentiale bis hin zu neuartigen Getriebewellen. Der Prozess reicht jeweils vom Rohteil bis zur abschließenden Feinbearbeitung. Das riesige Technologiespektrum der Gruppe macht dies letztlich möglich – und genau diese Bandbreite wird mit den Maschinen, die EMAG auf der Messe zeigt, auch deutlich: So ist die weiterentwickelte doppelspindelige Vertikaldrehmaschine VL 3 DUO eine hochproduktive Lösung für Getriebe- und Motorenkomponenten bis 150 Millimeter Durchmesser.

Sie benötigt nur eine minimale Aufstellungsfläche von 24,5 Quadratmetern – und das inklusive Automationssystem (TrackMotion), Späneförderer und Teilespeicher. Für eine steigende Produktivität sorgen zwei vollständig voneinander entkoppelte Arbeitsräume mit kraftvollen, wassergekühlten Motorspindeln bis zu 32,4 kW Leistung (bei 40% ED) und 12-Fach Werkzeugrevolvern. Das dazugehörige TrackMotion Automationsystem garantiert nicht nur den schnellen Teiletransport zwischen diesen Arbeitsräumen, sondern wendet auch die Teile zwischen OP 10 und OP 20. Das Ergebnis ist ein Ablauf mit minimalen Taktzeiten. Die Stückkosten sinken massiv ab. Gleichzeitig sorgen direkte Wegmesssysteme und Rollenumlaufführungen in allen Linearachsen für Präzision und somit gleichbleibende Bauteilqualitäten.

Ähnlich interessant ist die Weltpremiere der Drehmaschine VLC 50 TWIN für Getriebekomponenten bis 75 Millimeter Durchmesser. Sie verfügt über zwei Hauptspindeln in einem Arbeitsraum, mit denen zwei identische Werkstücke simultan bearbeitet werden. Auf diese Weise steigen die Ausbringungsmengen massiv an und die Stückkosten sinken ab. Durchmesser und Länge der beiden Bauteile lassen sich mithilfe der beiden Spindeln unabhängig voneinander korrigieren. Außerdem verfügt die Maschine ebenso über direkte Wegmesssysteme und Rollenumlaufführungen. Darüber hinaus setzt EMAG in der X-Achse einen innovativen Linearmotor ein. Dynamik, Wiederhol- und Dauergenauigkeit steigen so deutlich an. „Außerdem ist für uns wichtig, dass die VLC 50 TWIN mithilfe des TrackMotion Systems zum Beispiel mit EMAG Wälzfräs- oder Entgrat-Maschinen einfach verkettet werden kann“, erklärt Björn Svatek, Sales & Marketing Director Modular Solutions bei EMAG. „So entstehen effiziente Multi-Technologie-Fertigungslinien beispielsweise für die Komplettbearbeitung von Zahnrädern mit niedrigen Nebenzeiten und hoher Prozesssicherheit.“

Neue Flexibilität beim Fügen und Laserschweißen

Eine weitere Weltneuheit ist die Produktionslösung ELC 160 HP. Sie kommt speziell bei der Verarbeitung von Schaltrad und Kupplungskörper zum Einsatz und verbindet mehrere Prozessschritte zu einem perfekt getakteten System: Fügen (Aufpressen) des Kupplungskörpers, induktives Vorwärmen (falls werkstofftechnisch erforderlich) und Verbinden der Einzelteile per Laserstrahl. Die Taktzeit beträgt zum Teil weniger als 10 Sekunden, weil die Prozesse parallel an vier Stationen ablaufen. Dazu kommt: Die ELC 160 HP ermöglicht ein automatisches Umrüsten der Vorrichtungen für unterschiedliche Gangstufen. So lässt sich der komplette Rädersatz eines Getriebes vollkommen rüstfrei im One-Piece-Flow produzieren. „Zum Beispiel für die Hersteller von Doppelkupplungs-Getrieben oder Hybrid-Systemen ist diese Technologie hochinteressant, denn die wachsende Zahl von Getriebestufen verlangt nach neuen Lösungen, mit denen ständig wechselnde Lose effizient verarbeitet werden“, erklärt Dr. Andreas Mootz, Geschäftsführer von EMAG Automation. „Genau das bieten wir mit der ELC 160 HP an.“

Insgesamt zeigt EMAG die ganze Bandbreite seines technologischen Ansatzes: Es entstehen ausnahmslos hochproduktive und flexible Produktionslösungen, die sich bei Bedarf einfach zu Fertigungslinien zusammenfügen lassen und dabei nur wenig Platz beanspruchen. Die Etablierung von neuen Produktionslösungen – zum Beispiel für die wachsende Zahl von elektrischen Antriebssystemen – ist somit massiv vereinfacht.



Mehr Informationen zu Emag:

Kontakt  Herstellerinfo
Emag Gmbh & Co. KG
Austraße 24
73084 Salach
Telefon 07162 17-0
Fax 07162 17-199
E-Mail: communications@emag.com
www.emag.com
