Kugelgelenk mit hoher Haltekraft
Ideal für präzise Justierungen
Schon geraume Zeit bietet Ganter unter der Norm 782 axial klemmbare Kugelgelenke an, die sich besonders für kleinere Bauräume eignen. Die Fixierung dieser Gelenke erfolgt per Rändelüberwurfmutter, wenn kleine Haltedrehmomente gefragt sind; höhere Haltemomente lassen sich per Anzug mittels Gabelschlüssel erreichen. Speziell für Anwendungen, die größere Haltedrehmomente bei gleichzeitig kleinem Anzugsdrehmoment und häufige Justierungen verlangen, hat Ganter nun die Kugelgelenkreihe GN 784 ins Programm aufgenommen.

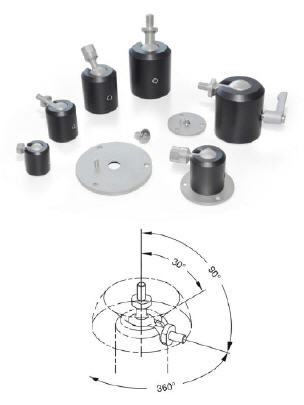

Das neue Kugelgelenk bietet größere Schwenkbereiche 360 Grad um die Hochachse und damit ±90° in der von der Kugelnut vorgegebenen Position sowie ±30 Grad Neigungswinkel in jeder Stellung. Damit eignet sich das Gelenk ideal für die justierbare Montage von Kameras, Beleuchtungskörpern, Blasdüsen, Monitoren oder Scanner.
Die Kugelfixierung erfolgt so einfach wie genial: eine Schraube mit Kegelspitze, die per verstellbarem Klemmhebel oder mit Innensechs- kant angetrieben wird, bewegt das Gehäuse nach unten und presst die Kugel in das pfannenförmige Bodenelement. Durch den guten Wirkungsgrad der Klemm-Mechanik lassen sich so mit kleinen An- zugsdrehmomenten sehr große Klemmkräfte an der Kugel realisieren. Zudem trägt die Kombination der Werkstoffoberflächen zwischen Kugel und Gehäuse (Aluminium, blank eloxiert) zu einer hohen Reibung innerhalb des fixierten Gelenkes bei.
Für Klemmungen mit geringer Verstellhäufigkeit lässt sich auf den Klemmhebel verzichten und stattdessen die Option mit Innensechskant-Gewindestift nutzen. Die Kugelgelenke GN 784 werden in vier Größen angeboten, jeweils wahlweise mit zwei Innen- oder einem Außengewinde zur kugelsei- tigen Anwendung hin. Kundenspezifische Anschlüsse lassen sich auch in relativ kleinen Stückzahlen wirtschaftlich darstellen.
Die Befestigung des Kugelgelenkes selbst erfolgt entweder von unten per Innengewinde oder durch den Zubehör-Flansch GN 784.1, der die Montage über drei Bohrungen von oben ermöglicht. Ein integrierter Passkerbstift sichert dann das Gelenk vor Verdrehung.
Mehr Informationen zur Otto Ganter GmbH & Co. KG:
Otto Ganter GmbH & Co. KG | |
Normteilefabrik | |
Triberger Straße 3 | |
78120 Furtwangen | |
Tel.: +49 (0) 7723 6507-0 | |
Fax: +49 (0) 7723 4659 | |
E-Mail: info@ganter-griff.de | |
www.ganter-griff.de |
