Schutz auch vor kleinsten Schmutzpartikeln

Transportwagensystem von Kögel

Schmutzpartikel können zu erheblichen Schäden führen. Eine besondere Schwachstelle in der Produktion ist der Transport eines Bauteils zum nächsten Arbeitsgang. Bisherige Schutzverfahren wie etwa das „Zwiebelschalenprinzip“, bei dem die Komponenten in der Fertigung mehrlagig eingepackt werden, sind kosten- und vor allem zeitintensiv. Um diese Lücke in der Prozesskette zu schließen, hat die Kögel GmbH das Reinraum-Transportwagensystem ›Puros‹ entwickelt.


Die PUROS-Serie von Kögel umfasst drei unterschiedliche Transportwagenfamilien, die auf die spezifischen Anforderungen der einzelnen Branchen abgestimmt sind: den PUROS Basic, den PUROS Advanced sowie den PUROS Science. Alle drei lassen sich als autarke Schutzsysteme erfolgreich in jede Logistikkette integrieren und sorgen für einen sauberen sowie sicheren Transport.

Anwender haben damit die Möglichkeit, nicht nur die Abläufe in ihrer Produktion zu verbessern, sondern auch Schäden, die durch Verunreinigungen entstehen, von vornherein zu vermeiden. Durch die besonders robuste Bauweise können die Transportwägen auf Europaletten gelagert werden und sind damit nicht nur für den internen, sondern auch externen Transport bestens geeignet.

Für den Transport von Werkstücken mit niedrigen Reinheitsanforderungen hat Kögel den Transportwagen PUROS Basic im Programm. Er besteht aus einer fahrbaren Bodenplatte aus Kunststoff und drei aufgesteckten, mittig geklemmten Seitenwänden aus verzinktem Stahl. Optional können bis zu vier Drahtgitter-Fachböden in die Seitenwände eingehängt werden, damit lassen sich auch kleinvolumige Teile sicher transportieren. Das Beladungsgewicht pro Ebene beträgt max. 40 Kilogramm.

Das zulässige Gesamtgewicht liegt bei 200 Kilogramm. In Abhängigkeit der Reinigungs- und Umgebungsbedingungen hat der Anwender darüber hinaus die Möglichkeit, auf der Unterseite des Wagens eine Auffangwanne anzubringen und dadurch die Artikel vor herumwirbelndem Staub zu schützen. Die wasserdichte Nylonhülle mit beidseitigem Reißverschluss vermeidet eine Rekontamination gereinigter Artikel. PUROS Basic verfügt außerdem über ein Dokumentenfach für Begleitpapiere oder eine Wagenkennzeichnung.

Um anspruchsvollere und sensible Bauteile möglichst sicher und hygienisch zu befördern, eignet sich der Transportwagen PUROS Advanced von Kögel. Dieser ist aus eloxiertem Aluminium oder hochwertigem Edelstahl gefertigt und mit ergonomischen Griffen ausgestattet, die einen Schiebe- und Zugbetrieb ermöglichen. Das zulässige Gesamtgewicht beträgt 250 Kilogramm. Zwei Lenk- sowie zwei Bockrollen in Eckanordnung sorgen für ein besonders leichtlaufendes Fahrverhalten des Wagens.

Die komplett geschlossene Bauweise und die zwei Flügeltüren, mit Hebelverschluß und umlaufender Gummidichtung, schützen den Inhalt optimal vor äußerer Verschmutzung. Um unbefugtes Öffnen zu verhindern, ist zusätzlich eine Plombierung oder der Einbau eines Schlosses möglich. Der Innenraum des PUROS Advanced kann spezifisch den entsprechenden Anforderungen angepasst werden.

Dazu bietet Kögel zwei Varianten der Baureihe an: Die höhenvariable Version mit festem Innengestell sowie die „Wagen im Wagen“-Lösung, bei dem der Anwender den kompletten Innenwagen als Ganzes problemlos entnehmen kann. PUROS Advanced überzeugt mit einem vielfältigen Zubehörangebot wie bspw. Deichsel und Kupplung, Etikettenhalterahmen, Sonderrollen und Beschriftungstafeln oder eine Dachreling zur individuellen Ausgestaltung.

Das innovative Reinraum-Transportwagensystem PUROS Science, welches Kögel in Zusammenarbeit mit M+W Products entwickelt hat, ist ein sogenanntes Fortluftsystem. Dabei wird Luft von außen angesaugt und über einen Vorfilter sowie einen HEPA-Filter in den Innenraum gedrückt. Die Luft tritt dann über die Öffnungen in den Seiten und im Boden des Wagens wieder heraus. Die Wägen sind vor allem für den Transport hoch anspruchsvoller und sensibler Artikel zwischen unterschiedlichen Fertigungs- und / oder Reinraumbereichen geeignet.

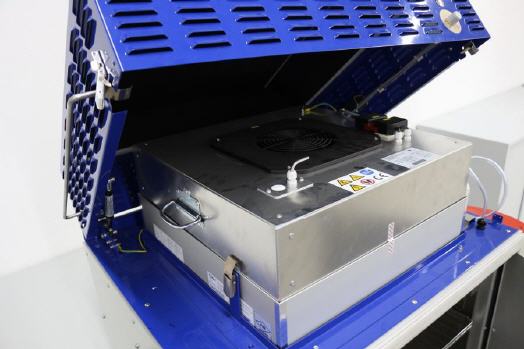

Sie verfügen unter anderem über eine schallgedämmte Abdeckhaube mit integrierter Filter-Ventilator-Einheit und Steuerungseinheit zur Versorgung mit Reinstluft. Die einströmende, gefilterte Luft erzeugt im Wageninneren einen Überdruck bis zu 90 Pascal, sodass auch beim Öffnen der zweiflügeligen Türen zum Be- und Entladen der Inhalt vor erneuter Verschmutzung durch Partikel aus der Umgebung geschützt ist. Das Wageninnere wird turbulent durchströmt, einstellbare Luftleitbleche sorgen für eine optimale Luftführung.

Der besondere Vorteil: Anwender können den Wagen nicht nur für den Transport oder die Lagerung einsetzen, das System stellt durch das gezielte Belüftungsverfahren auch eine schnellere Kühlung sicher. Kleinteile, die aus der Reinigungsanlage kommen und Temperaturen von bis zu 70 Grad Celsius aufweisen, lassen sich somit direkt einlagern und zuverlässig vor kleinsten Schmutzpartikeln abschirmen.

In der herkömmlichen Produktion kommt es vor allem in diesem Schritt zu Verunreinigungen der hoch sensiblen Artikel, da sie während der Abkühlphase oft auf Regalen in Industriehallen zwischengelagert werden und dadurch mit der verunreinigten Umgebungsluft in Kontakt kommen. Kostenintensive Kühltunnel an Reinigungsanlagen oder Bauteilumverpackungen können mit dem PUROS Science eingespart und gleichzeitig die Flexibilität deutlich verbessert werden.

Der PUROS Transportwagen von Kögel zeichnet sich durch ein flexibles Innenleben aus. Die Gitterauflagen können im Rastermaß 130 Millimeter verstellt werden, dadurch finden auch unterschiedlich große Artikel beim Transport einen sicheren Halt.

Der PUROS Science ist für ein Gesamtgewicht von 250 Kilogramm ausgelegt und mit Lenk- und Bockrollen ausgestattet, die für ein leichtlaufendes Fahrverhalten sorgen. Durch die besonders robuste Bauweise aus Aluminium oder Edelstahl ist der Wagen nicht nur für den internen, sondern auch externen Transport bestens geeignet. Dank der intelligenten Bauart lässt sich der Innenraum zudem gut reinigen und desinfizieren.
