Wollschläger sorgt für Passendes
Wo handelsübliche Fräs-, Dreh- oder Bohrwerkzeuge versagen, bietet die hauseigene Schleiftechnik und Sonderwerkzeugfertigung der Wollschläger GmbH & Co. KG aus Bochum kundenspezifische Lösungen an. Neben dem Nachschleifen von HSS und VHM Bohr- und Fräswerkzeugen sowie von Verzahnungswerkzeugen und dem Außen- und Flachschleifen im Lohnbereich werden in Zusammenarbeit mit Kunden auch HSS und VHM Sonderwerkzeuge entwickelt und hergestellt.

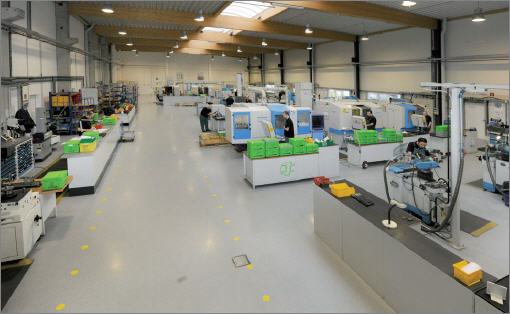

In der Schleiftechnik von Wollschläger entwickeln und konstruieren die Mitarbeiter in Absprache mit dem Kunden geeignete Sonderwerkzeuge für die anspruchsvolle Werkstückbearbeitung. Im modernen CNC-gesteuerten 5-Achsen-Maschinenpark setzen die Mitarbeiter selbst schwierigste Werkzeuggeometrien mit besonderer Präzision um. Im Anschluss an die Fertigung erfolgt optional eine Beschichtung, um die Leistungsfähigkeit des Werkzeuges nochmals zu steigern. Alle Werkzeuge werden vor Auslieferung einer Qualitätsendkontrolle unterzogen. Falls vom Kunden gewünscht, erstellen die Mitarbeiter ein Messprotokoll.
Zwei Beispiele zeigen, wie die Zerspanungstechniker von Wollschläger in Zusammenarbeit mit den Beschichtungsexperten der Firma Eitec GmbH & Co. KG Sonderwerkzeuge für spezielle Kundenanforderungen hergestellt haben.
VHM ECO-Schaftfräser für die Hartbearbeitung
Ein Geschäftsfeld eines Wollschläger-Kunden ist die Bearbeitung ausgebrannter Platten aus dem Material Hardox 500 (50-55 HRC = 1.800N/qmm), einem besonders verschleißfesten Stahlblech. Dieses Material zeichnet sich durch seine besonders hohe Festigkeit aus. Außerdem ist die Brennkante der Platten durch die vorhergegangene Erhitzung stark verdichtet und dementsprechend hart. Bei der Bearbeitung dieses Werkstoffes wird ein normaler VHM Fräser extrem beansprucht. Infolgedessen erzielt er bei der Weiterbearbeitung schlechte Zerspanungs- sowie Oberflächenergebnisse. Die Standzeit des VHM Fräsers wird stark verkürzt. Handelsübliche VHM Fräser halten diese Belastung auf Dauer nicht aus.
Um die wirtschaftliche Bearbeitung der ausgebrannten Platten langfristig zu sichern, setzt das Unternehmen auf ein Sonderwerkzeug der Wollschläger GmbH & Co. KG. In der hauseigenen Schleiftechnik werden die Schneidkanten nach der Fertigung des VHM ECO-Fräsers mit einem speziellen Verfahren präpariert. Anschließend wird das Werkzeug mit der PVD-Hartstoffbeschichtung HighCut der Firma Eitec überzogen. Diese Beschichtung ist speziell für das Leistungsfräsen HSC und HCP entwickelt worden. Mit seiner Schnittgeschwindigkeit von Vc = 75 m/min und einer Standlänge von mehr als 16 Metern (10 Meter schruppen, 6 Meter schlichten) bearbeitet der maßgefertigte VHM ECO-Fräser die Ränder des Werkstücks aus Hardox 500 problemlos.
Zähnrader wirtschaftlich fertigen
Bei der Fertigung von Zahnrädern aus dem Material 16CrNiMo6, gehärtet auf 60-62 HRC mit Zyklo-Palloid-Verzahnung, setzte ein Kunde von Wollschläger zur Bearbeitung der gehärteten Zahnflanken bisher mehrere VHM-Schaftfräser ein. Ziel der Zusammenarbeit mit der Wollschläger Schleiftechnik war es, den Fertigungsvorgang zukünftig mit nur noch einem VHM-Schaftfräser zu bewältigen und so die Wirtschaftlichkeit der Fertigung und die Beschaffenheit der Oberfläche zu verbessern. Für diesen Anwendungsfall entwickelten die Mitarbeiter einen besonderen VHM-Schaftfräser für die Hartbearbeitung.
Die Grundlage für diesen mehrschneidigen VHM-Schaftfräser lag in der Auswahl des Hartmetallsubstrates (Ultrafeinstkorn). Zunächst wurde die Konstruktion der speziellen geometrischen Form des VHM-Schaftfräsers für die Hartbearbeitung über 60 HRC festgelegt. Wie im zuvor geschilderten Anwendungsbeispiel wurden auch hier die Schneidkanten entsprechend präpariert. Nachfolgend haben die VHM-Fräser eine HighCut PVD-Hartstoffbeschichtung der Firma Eitec erhalten. Die Anwendung dieser Hartstoffbeschichtung geht bis 70 HRC. Auch hier verlängert die Beschichtung die Standzeit des VHM-Fräsers. Dieser überzeugt durch eine Schnittgeschwindigkeit von 187 m/min und mit einer Standlänge von 102,5 Metern. Mit dem Ergebnis hat Wollschläger die Erwartungen des Kunden übertroffen.
Mehr Informationen:
 |
Wollschläger GmbH & Co. KG |
|
Industriestraße 38c |
|
44894 Bochum |
|
Tel.: 0234 / 9211-0 |
|
Fax: 0234 / 9211-440 |
|
E-Mail: verkauf@wollschlaeger.de |
|
www.wollschlaeger.de |
