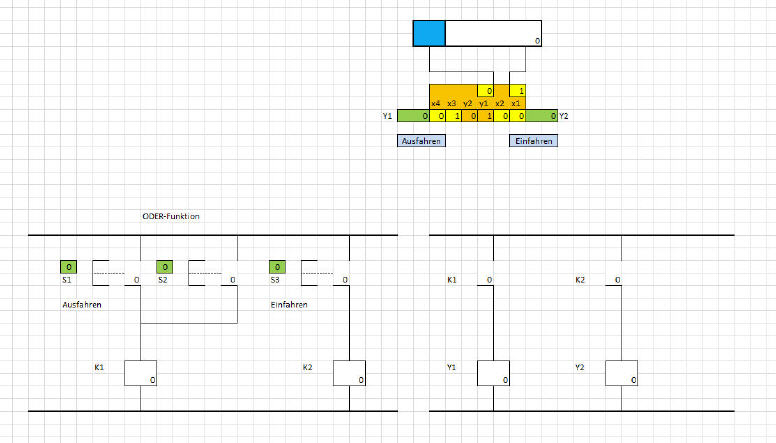

ODER-Funktion - Eine ODER-Funktion wird per Parallelschaltung erzeugt. Egal, ob Taster S1 ODER Taster S2 betätigt wird, in jedem Fall wird das Relais K1 erregt, das wiederum Strom zur Spule Y1 sendet, was zum Umsteuern des Wegeventils führt. (5/6)
