Ideal für kleinere Drehmaschinen
Stechsystem von Horn

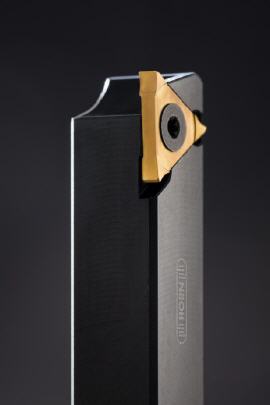

Für den Einsatz auf Langdrehmaschinen und zum Ein- und Abstechen auf kleineren Drehmaschinen präsentierte die Paul Horn GmbH auf der AMB das neue System ›32T‹.
Durch die präzisionsgesinterte Plattenauflage und die zentrale Klemmschraube bietet das Werkzeugsystem eine hohe Wechselgenauigkeit der Schneidplatte und einen direkten Anzug in den Plattensitz des Werkzeugträgers. Zudem sind keine Spannelemente notwendig, die den Spanfluss negativ beinträchtigen könnten. Der Schraubenkopf der Spannschraube erzeugt keine Störkontur, was das Einstechen an einem Bund sowie das Abstechen direkt an der Spindel ermöglicht.
Die Stechplatte ist als neutrale Platte sowohl links als auch rechts einsetzbar. Horn rundet mit dem System 32T sein Dreischneider-Portfolio hin zu kleineren Maßen ab. Der Werkzeughersteller folgt damit den Wünschen seiner Kunden, welche nach einem Dreischneider-System für Langdrehmaschinen sowie für kleinere Maschinen speziell bei beengten Platzverhältnissen gefragt haben.
Die maximale Stechtiefe des Systems beträgt 4 mm, bei einer Stechbreite von 2 mm oder 2,5 mm. Für Einstechoperationen sind die Stechplatten sind mit gerader Schneide sowie mit Vollradius verfügbar. Zum Abstechen bietet Horn die Wendeschneidplatte mit einer 15 Grad Abstechschräge an. Für die prozesssichere Spanableitung sorgt eine rundgeschliffene Spanformgeometrie. Der Werkzeugträger ist als Quadratschaft, in 10 x 10 mm und 12 x 12 mm, ausgelegt. Beide Versionen sind mit einer inneren Kühlmittelzufuhr ausgestattet und in linker und rechter Ausführung erhältlich.
Mehr Informationen zur Paul Horn GmbH
 |
Hartmetall-Werkzeugfabrik |
|
Paul Horn GmbH |
|
Horn-Straße 1 |
|
72072 Tübingen |
|
Telefon: 07071 7004-0 |
|
Fax: 07071 7289-3 |
|
E-Mail: info@phorn.de |
|
www.phorn.de |
