Hedelius auf der EMO präsent
T7 2600 und ACURA 65 Live unter Span
Im fünfzigsten Jahr ihres Bestehens wird die HEDELIUS Maschinenfabrik GmbH auf ihrem 420 qm großen Messestand sechs Fahrständer-Bearbeitungszentren ausstellen: Zwei kombinierte Drei- und Fünf-Achs-Bearbeitungszentren der RotaSwing Baureihe, drei Fünf-Achs-Schwenkspindelmaschinen der Tiltena-Baureihe sowie eine ACURA 65.
Die unterschiedlichen Bearbeitungszentren auf dem Messestand von HEDELIUS reflektieren die vielfältigen Ansprüche von Anwendern an die Maschinen. Die RS 505 K Magnum sowie der RS 605 K20 aus der RotaSwing Baureihe sind ideale Maschinen für den Einstieg in die wirtschaftliche Fünf- und Sechs-Seiten-Bearbeitung. Sie verfügen über einen kombinierten Arbeitsraum mit festem Maschinentisch und Dreh-Schwenktischeinheit bei Verfahrwegen (x/y/z) von 450 x 510 x 480 mm (RS 505 K) bzw. 1330 x 650 x 520 mm (RS 605 K 20).
Beide Maschinentypen können mit Hauptspindeln bis 18.000 min-1 bei 22,00 bzw. 27,50 kW ausgestattet werden. Die Bearbeitungszentren eignen sich damit ideal für die Einzelteil- und Kleinserienproduktion. Mittels einer Arbeitsraumtrennwand werden bei der RS 605 K20 zwei unabhängige Arbeitsräume für den Pendelbetrieb geschaffen. Ohne Trennwand ist problemlos eine Langteilbearbeitung möglich. Die RS-Maschinen verfügen über digitale Antriebe, direkte Wegmesssysteme sowie wassergekühlte Torque-Direktantriebe für dauerhafte Präzision und Langlebigkeit.
Präzision und Flexibilität durch Schwenkspindel
Für Präzision und Flexibilität stehen auch die Bearbeitungszentren der Tiltenta Familie – Fünf-Achs-Bearbeitungszentren mit stufenlos schwenkbarer Hauptspindel. Aus der Tiltenta 6 Baureihe präsentiert HEDELIUS auf der EMO eine T6 Single und eine T6 2300. Wie bei allen HEDELIUS Maschinen sind auch hier Glasmaßstäbe in der X-, Y- und Z-Achse verbaut. Zusätzlich sorgt ein direkter Messgeber an der Drehachse für eine sehr hohe Positions- und Wiederholgenauigkeit.
Diese Bearbeitungszentren überzeugen darüber hinaus durch Verfahrwege von 1350 x 600 x 695 mm bzw. 2300 x 600 x 695 mm (x/y/z) und einen integrierbaren NC-Rundtisch mit einer Tischbelastung von 900 kg und einem Störkreisdurchmesser von 950 mm. So können auch schwere kubische Werkstücke und Langteile flexibel bearbeitet werden. Die leistungsstarke Hauptspindel mit Drehzahlen bis zu 18.000 min-1 und 35,00 kW Leistung eigenen sich ideal für die kraftvolle Zerspanung.
HPC-Fräsen, Leistungsfräsen, Tieflochbohren live

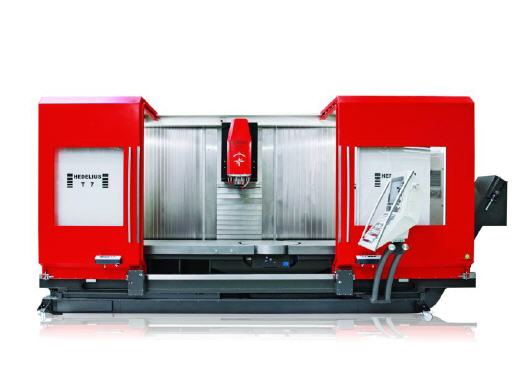

Zur Tiltenta Familie gehören ebenfalls die Bearbeitungszentren der T7 Baureihe. Mit Verfahrwegen von 2600 x 750 x 695 mm (x/y/z) besticht die T7 2600 durch noch größere Verfahrwege als die Maschinen der T6 Baureihe. Auch die Bearbeitungszentren der T7 Baureihe verfügen über eine leistungsstarke Hauptspindel mit Drehzahlen bis zu 18.000 min-1 und 35,00 kW Leistung. Mit einem Störkreis von 1100 mm und einer Tischbelastung bis 1200 kg, kann die T7 2600 hervorragend für die Bearbeitung von großen und schweren kubischen Bauteilen eingesetzt werden.
Durch den großen X-Verfahrweg ist ebenfalls eine Stirnseitenbearbeitung von langen Werkstücken problemlos möglich. Darüber hinaus werden durch das Einsetzen einer Arbeitsraumtrennwand zwei unabhängige Arbeitsräume für die effiziente Serienbearbeitung geschaffen. Von der Leistungsfähigkeit des dynamischen Schwenkspindel-Bearbeitungszentrums können sich die Besucher der EMO während der Live-Bearbeitungen selbst ein Bild machen. Gezeigt wird neben dem klassischen Schruppen und Schlichten auch das HPC-Fräsen, Hochvorschubfräsen, Nutenfräsen und Tieflochbohren.
Große Bandbreite an Bearbeitungsstrategien live auf der ACURA 65
Ebenfalls live unter Span wird die ACURA 65 zu sehen sein. Auf einer Dreifach-Spannpyramide wird eine große Bandbreite unterschiedlichster Bearbeitungsstrategien demonstriert, u.a. das Hochvorschub- und Hochgeschwindigkeitsfräsen, Nutenfräsen und das Gewindeschneiden.
Das jüngste Mitglied in der Familie der HEDELIUS Bearbeitungszentren basiert auf dem erfolgreichen HEDELIUS Fahrständerkonzept. Statt mit einem Schwenkkopf ist die ACURA mit einer Dreh-Schwenktischeinheit von Ø 650 x 540 mm ausgestattet. Das äußerst kompakte Fünf-Achs-Bearbeitungszentrum bietet mit Verfahrwegen von 700 x 650 x 600 mm (x/y/z) viel Platz für die hochpräzise Bearbeitung von kubischen Bauteilen.
Besondere Präzision erreicht die ACURA 65 unter anderem durch den konstanten Abstand der Führungen der Y- und Z-Achse über den gesamten Verfahrbereich, die Vorschubschlitten aus schwingungsdämpfendem Grauguss, die zum Schutz vor Wärmeeinstrahlung und Zugluft verkleidete Z-Achse sowie die beidseitige Lagerung und hydraulische Klemmung der Dreh-Schwenktischeinheit. Ein besonderes Highlight der Maschine ist das auf der rechten Maschinenseite integrierte 65-fach Werkzeugmagazin. Das Magazin kann von vorne über eine Beladetür hauptzeitparallel bestückt werden.
Damit werden auf der EMO 2017 insgesamt sechs Maschinen von HEDELIUS zu sehen sein. Fachbesucher können somit eine enorm große Bandbreite von Möglichkeiten mit HEDELIUS-Bearbeitungszentren erfahren.
